Traitement de l'eau ultra pure (UPW)
Lenntech conçoit et fournit des systèmes de production d'eau ultra pure (UPW) pour les applications industrielles nécessitant les normes de qualité de l'eau les plus élevées, y compris la conception des processus, l'ingénierie, la fourniture d'équipements, l'installation et la mise en service.
L'eau ultra pure est nécessaire dans les industries où même des concentrations infimes de solides dissous, de composés organiques ou de particules peuvent avoir un impact sur la qualité des produits ou les performances des processus. Les systèmes Lenntech sont conçus pour atteindre des niveaux extrêmement faibles de solides totaux dissous (TDS), de silice, de carbone organique total (COT) et de particules, garantissant un fonctionnement fiable dans les applications très sensibles.
Contexte de l'application
L'eau ultra pure est utilisée dans les industries ayant des exigences strictes en matière de qualité de l'eau, notamment :
- Fabrication de produits microélectroniques et de semi-conducteurs
- Production d'hydrogène (eau d'appoint d'électrolyse)
- Procédés pharmaceutiques et biotechnologiques
- Production d'électricité et chaudières à haute pression
Les sources d'eau d'alimentation typiques comprennent :
- Eau municipale ou eau industrielle traitée
- Eau de traitement prétraitée
Les principaux défis incluent :
- Atteindre des niveaux de conductivité et de TDS extrêmement faibles
- Suppression des traces de composés organiques (COT)
- Contrôle des particules et des bactéries
- Garantir une qualité d'eau constante 24h/24 et 7j/7
- Maintenir la stabilité du système en fonctionnement continu
En particulier, la production d'hydrogène (électrolyse) nécessite une eau d'appoint de haute pureté, de qualité similaire à celle des systèmes UPW utilisés en microélectronique.
Solution typique de Lenntech
Un système UPW Lenntech typique consiste en un processus multibarrière combinant des technologies avancées de filtration, de séparation par membrane, d'échange d'ions et d'électrodéionisation, conçu pour une pureté et une fiabilité maximales.
Prétraitement
- Filtration multimédia (MMF) ou équivalent
- Élimination des matières en suspension et de la turbidité
- Protection des systèmes en aval

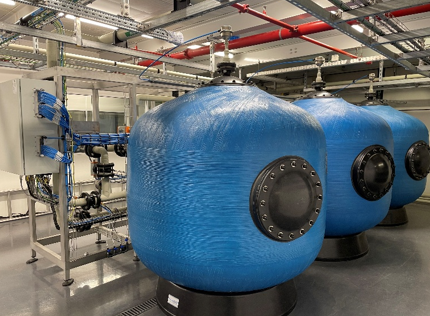

Illustration d'une unité de filtration multimédia
Séparation membranaire
- Osmose inverse (OI), souvent en plusieurs étapes
- Réduction des sels dissous et des composés organiques
- Suppression de TDS à haute efficacité

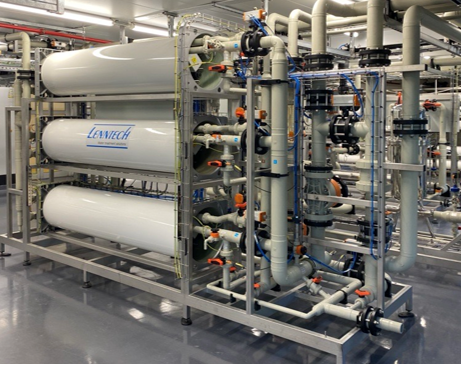

Illustration d'une unité d'osmose inverse
Polissage et déionisation
- Électrodéionisation (EDI)
- Unités de polissage par échange d'ions (IEX)
- Dégazeurs à membrane pour l'élimination des gaz dissous

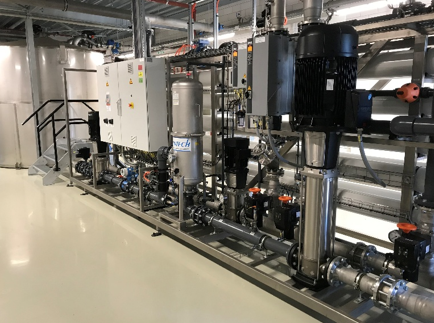

Illustration d'une unité d'électrodéionisation (EDI)
Purification avancée
- Échange d'ions (IEX) pour empêcher l'accumulation de TDS dans la boucle de recirculation - spécialement pour les applications d'électrolyseur
- Oxydation UV pour la réduction du COT
- Filtration finale pour une concentration de particules ultra-faible
Boucle de distribution
- Recirculation continue (boucle UPW)
- Matériaux contrôlés (par exemple, acier inoxydable, plastiques de haute pureté)
- Maintenance de la qualité de l'eau jusqu'au point d'utilisation
Cette approche en plusieurs étapes garantit l'élimination des contaminants jusqu'à des niveaux de traces ou de ppb, répondant ainsi aux exigences industrielles les plus exigeantes.
Schéma de flux de processus
Un système Lenntech typique pour le traitement de l'eau ultrapure est illustré ci-dessous :
Complexité de conception et contrôle des processus
Les systèmes d'eau ultra pure nécessitent une ingénierie avancée et un contrôle précis en raison des niveaux de contaminants extrêmement faibles ciblés.
Les principales considérations de conception incluent :
- Trains de traitement multibarrières combinant plusieurs technologies
- Sélection des matériaux pour éviter la contamination (acier inoxydable électropoli, PP, tuyauterie de haute pureté)
- Redondance complète du système pour garantir un fonctionnement ininterrompu
- Surveillance continue des paramètres critiques :
- Conductivité/résistivité
- Silice
- COT (carbone organique total)
- Concentration de particules
- Température et débit
Le maintien de niveaux très bas de TDS et de COT nécessite :
- Intégration minutieuse des systèmes RO, EDI, IEX, UV et de filtration
- Minimisation des zones mortes et stagnation dans la tuyauterie
- Recirculation continue dans les boucles de distribution
- Stratégies de maintenance préventive et de nettoyage
La conception et l'assemblage de tels systèmes sont très complexes, nécessitant une intégration précise de plusieurs unités de traitement, d'instruments, d'automatisation et de matériaux de haute pureté.
Exemple de configuration système
Débit : 30 m³/h
Eau d'alimentation : Eau souterraine
Technologies :
- Filtration multimédia (MMF)
- Osmose inverse (OI)
- Électrodéionisation (EDI)
- Échange d'ions (IEX)
- Ultrafiltration (UF)
- Oxydation UV
- Dégazage des membranes
Configuration du système :
- Usine entièrement automatisée avec surveillance avancée (COT, particules, résistivité)
- Traitement en plusieurs étapes avec redondance totale (2 × 100 %)
- Installation modulaire sur skids (plus de 15 skids)
- Boucle de distribution UPW continue
Qualité des effluents :
- Conductivité < 0,06 µS/cm
- Table des matières < 10 ppb
- Concentration de particules ultra-faible
- Température contrôlée
Application : Production d'eau ultra pure pour la fabrication de micropuces
Résultat :
Le système garantit une production continue d'eau ultra pure avec des niveaux extrêmement faibles de solides dissous, de matières organiques et de particules, répondant aux normes strictes de l'industrie des semi-conducteurs tout en garantissant une fiabilité opérationnelle 24h/24 et 7j/7.
Une fiche de projet de référence plus détaillée est disponible ici.
Applications / Réutilisation des eaux traitées
L'eau ultra pure est utilisée pour :
- Fabrication de semi-conducteurs et de microélectronique
- Production d'hydrogène (eau d'appoint de l'électrolyseur)
- Applications pharmaceutiques et de laboratoire
Les avantages incluent :
- Protection des processus industriels sensibles
- Qualité des produits constante et fiable
- Risques d'encrassement et de contamination réduits
- Efficacité et stabilité élevées des processus
Étendue de la fourniture Lenntech
Lenntech fournit des systèmes de production UPW complets, notamment :
- Conception des processus et sélection de la technologie
- Ingénierie détaillée et intégration système
- Fourniture d'équipements (membranes, EDI, filtration, instrumentation)
- Construction modulaire sur patins
- Installation et mise en service
- Surveillance et automatisation avancées
- Support après-vente et maintenance préventive
- Configurations facultatives et flexibilité
En fonction de l'application et du niveau de pureté requis, les systèmes peuvent inclure :
- Configurations RO multi-passes
- Systèmes avancés d'élimination du COT (oxydation UV)
- Unités de dégazage pour gaz dissous
- Lignes de processus redondantes (sauvegarde à 100 %)
- Boucles de distribution de haute pureté
- Intégration avec les systèmes de production d'hydrogène
Les configurations du système sont adaptées pour répondre aux normes strictes de l'industrie et aux exigences de fonctionnement continu.
