MD1.80.80.75.4.51D/450.SE

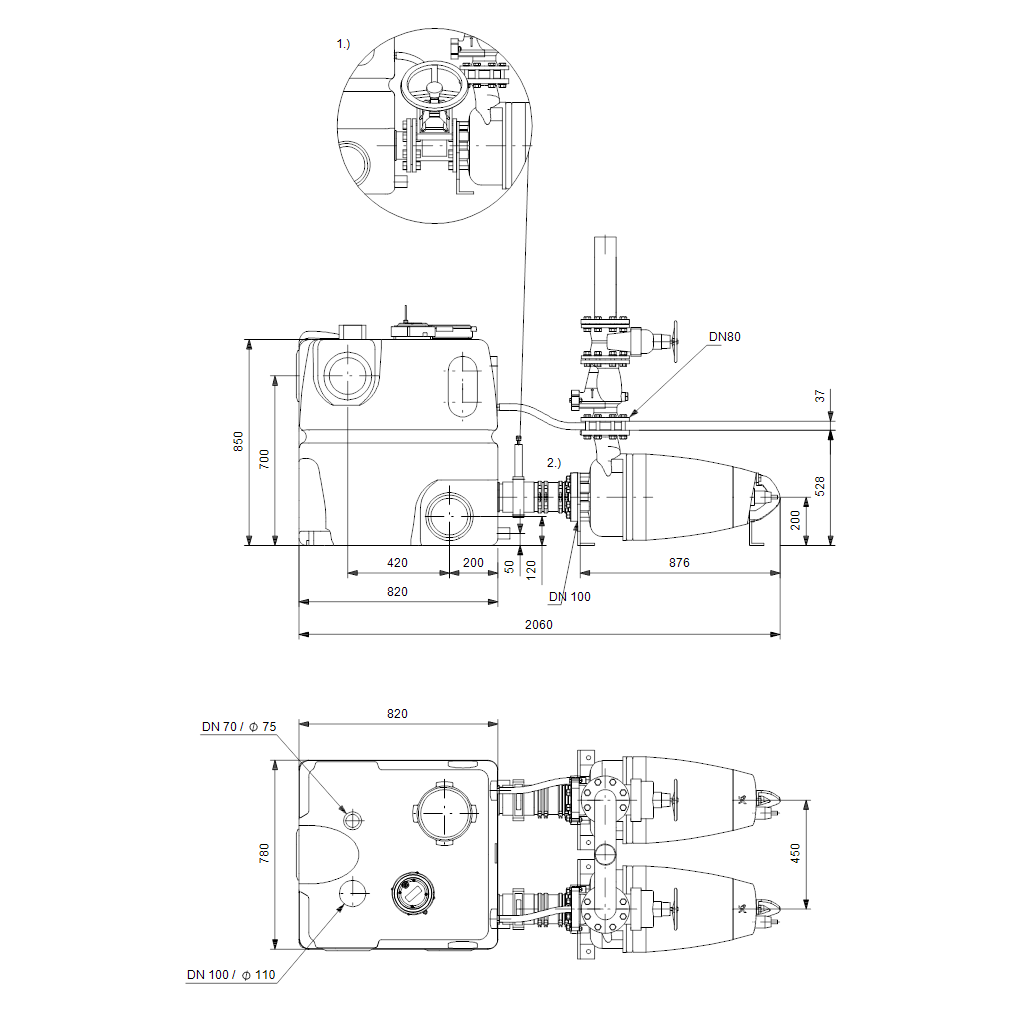

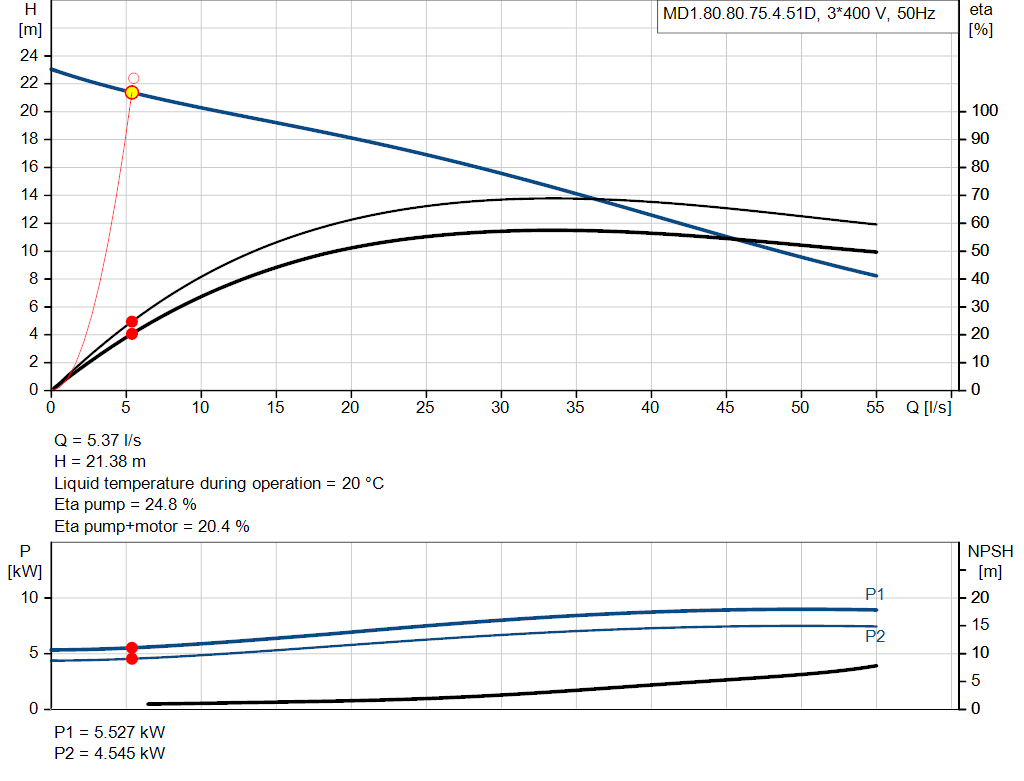

Station de relevage compacte pour eaux usées composée de 1 ou 2 réservoirs de collecte de 450 litres, deux pompes pour eaux usées submersibles horizontales de la gamme SE, un contrôleur incluant un détecteur de niveau analogique et des accessoires de connexion. Le réservoir de 450 litres est fabriqué en polyéthylène hermétique anticorrosion et est absolument étanche aux gaz et aux odeurs. Équipé de - trois raccords d’entrée horizontaux DN150 avec joint, - un connecteur d’entrée vertical DN100, - un connecteur vertical DN75 pour l’aération incluant raccord flexible et brides

deux connecteurs horizontaux DN 40 avec raccord et brides pour

pompe à diaphragme manuelle (accessoire). L’intérieur du réservoir est doté d’un chanfrein et de coudes d’aspiration brevetés permettant de prévenir la sédimentation et de réduire la quantité d’eau résiduelle. Quatre raccords DN150 placés sur le côté permettent de connecter des réservoirs de collecte supplémentaires. Pompes pour eaux usées horizontales dotées d’une roue mono-canal ou d’une roue Vortex pour satisfaire à chaque demande - passage vide jusqu’à 80 mm pour un fonctionnement fiable et sans blocage,

un système de bride unique permet de démonter les composants

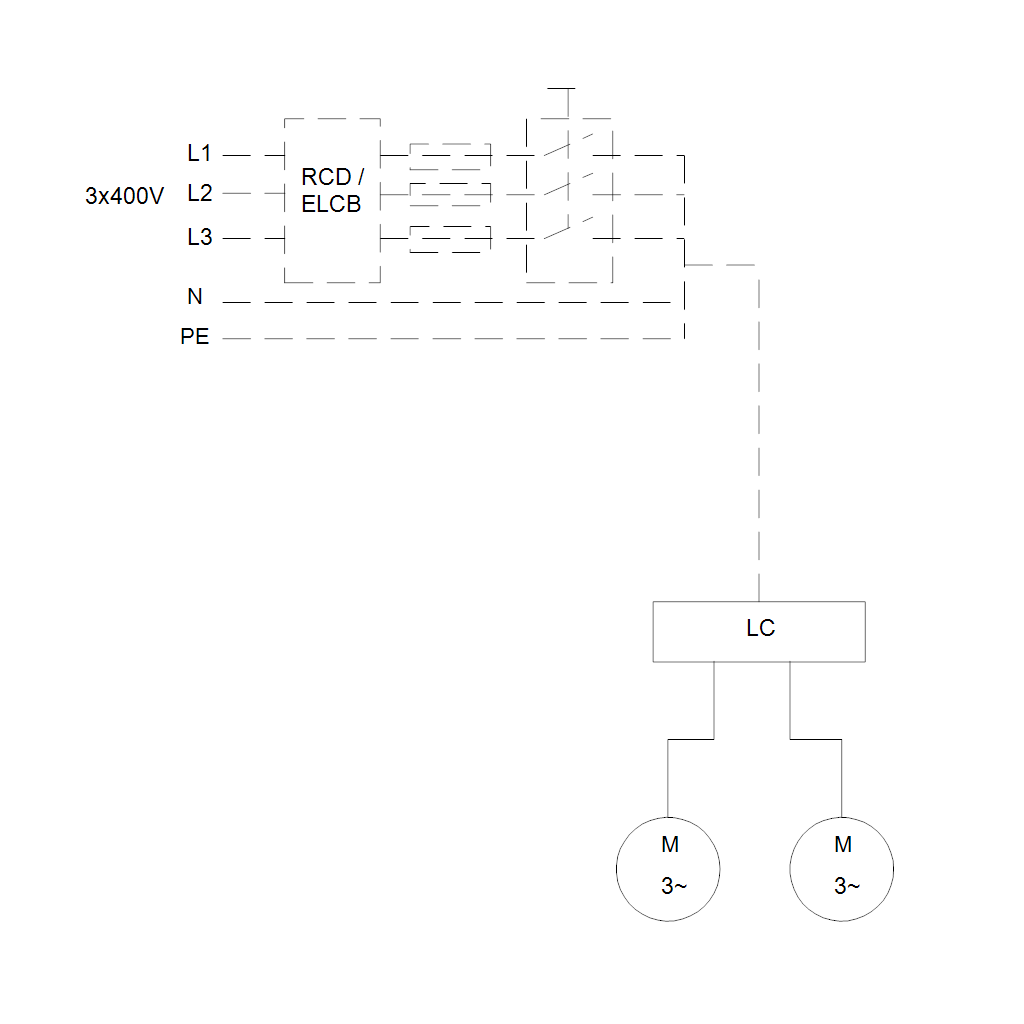

hydrauliques et le moteur en une minute, - câble en acier inox étanche pour une maintenance et un entretien aisés, - garniture mécanique double à cartouche pour une maintenance et un entretien aisé, -moteur avec thermorupteurs intégrés aux enroulements - système de refroidissement breveté pour une utilisation continue de la gamme SE Les robinets d’arrêt, clapets anti-retour, tuyaux d’évacuation, pompe à diaphragme manuelle, boulons et joints ainsi qu’un troisième réservoir de 450 litres sont disponibles en option. Un contrôleur LC221 avec microprocesseur est équipé d’un affichage afin d’offrir des possibilités de surveillance complètes. La pompe et le capteur sont connectés au contrôleur au moyen d’un câble et d’un tube d’une longueur de 4 m ou 10 m. L’alimentation électrique se présente sous la forme d’un câble de 1,5 m doté d’une prise (avec onduleur pour les moteurs triphasés). Capteur de pression sans contact piézorésistant, enfichable à l’intérieur du coffret, surveillé par un contrôleur, d’une précision au millimètre près indiqué sur l’affichage. Tube de pression avec protection contre le blocage situé à l’intérieur du réservoir, sans éléments mobiles, dans les eaux usées. Le contrôleur permet de garantir la protection du moteur thermique et la surveillance du fonctionnement de la pompe. La protection du moteur thermique est assurée par des thermorupteurs intégrés aux enroulements du moteur. Fonctions du contrôleur : �?� démarreur étoile pour
les pompes > 5 kW • commutation marche/arrêt, normal ou panne de deux pompes pour eaux usées sur base d’un signal continu émis par un capteur piézorésistant • protection du moteur via un starter moteur et/ou une mesure de courant ainsi que par la connexion de thermorupteurs • protection contre la marche à sec du moteur grâce à une limitation du temps de fonctionnement suivie d’un fonctionnement d’urgence • cycle d’essai automatique toutes les 24 h pendant les longues périodes d’inactivité • paramétrage de temporisations : - délai arrêt (durée entre le moment où le
niveau d’arrêt est atteint et la pompe est arrêtée) - délai démarrage (durée entre le moment où le niveau de démarrage est atteint et la pompe est démarrée) - délai alerte (durée entre le moment où l’erreur apparaît et l’alerte s’affiche) permettant d’éviter les alertes haut niveau brèves en cas de fort débit temporaire dans le réservoir • mesure automatique du courant pour l’indication des alertes �?� informations relatives au fonctionnement : - mode
de fonctionnement (auto, manuel) - heures de fonctionnement - impulsions (nombre de démarrages) - courant moteur le plus élevé mesuré �?� indication des alertes : - état de la pompe (en fonctionnement,
erreur) - erreur de séquence de phase et phase manquante - erreur thermorupteur - alerte niveau d’eau élevé - révision/maintenance requise (sélectionnable). • sélection de la remise à zéro automatique des alertes • journal d’erreur pouvant contenir jusqu’à 20 alertes

sélection entre différents niveaux de démarrage �?� sélection

du type de capteur connecté • étalonnage du capteur (prédéfini)

sélection de l�??intervalle de maintenance (0, 3, 6 ou 12 mois).

Par défaut, le LC 221 est équipé de 6 sorties sans potentiel :
– pompe en marche – erreur pompe – alerte niveau d’eau élevé �?? erreur ordinaire. 6 entrées numériques pour les fonctions suivantes :
– connexion d’une carte pour capteur de pression (pré-assemblée) – connexion d’un capteur analogique (4-20 mA ou 0-5) – connexion de jusqu’à quatre détecteurs de niveau ou pressostats au lieu d’un capteur analogique – connexion d’un détecteur de niveau séparé à utiliser pour la détection des inondations en dehors de la Multilift. Les stations de relevage sont généralement installées dans le puisard des caves, au point le plus bas du bâtiment. En cas par ex. d’écoulement d’eau souterraine ou d’éclatement d’une conduite d’eau, une alerte sera affichée par le contrôleur. – connexion d’un système de remise à zéro externe des alertes – connexion du thermorupteur du moteur. La gamme Multiflift est conçue selon la norme EN 12050-1 et est homologuée et contrôlée par l�??institut externe LGA. Autres homologations : VDE, GHOST,
CB, EMV
