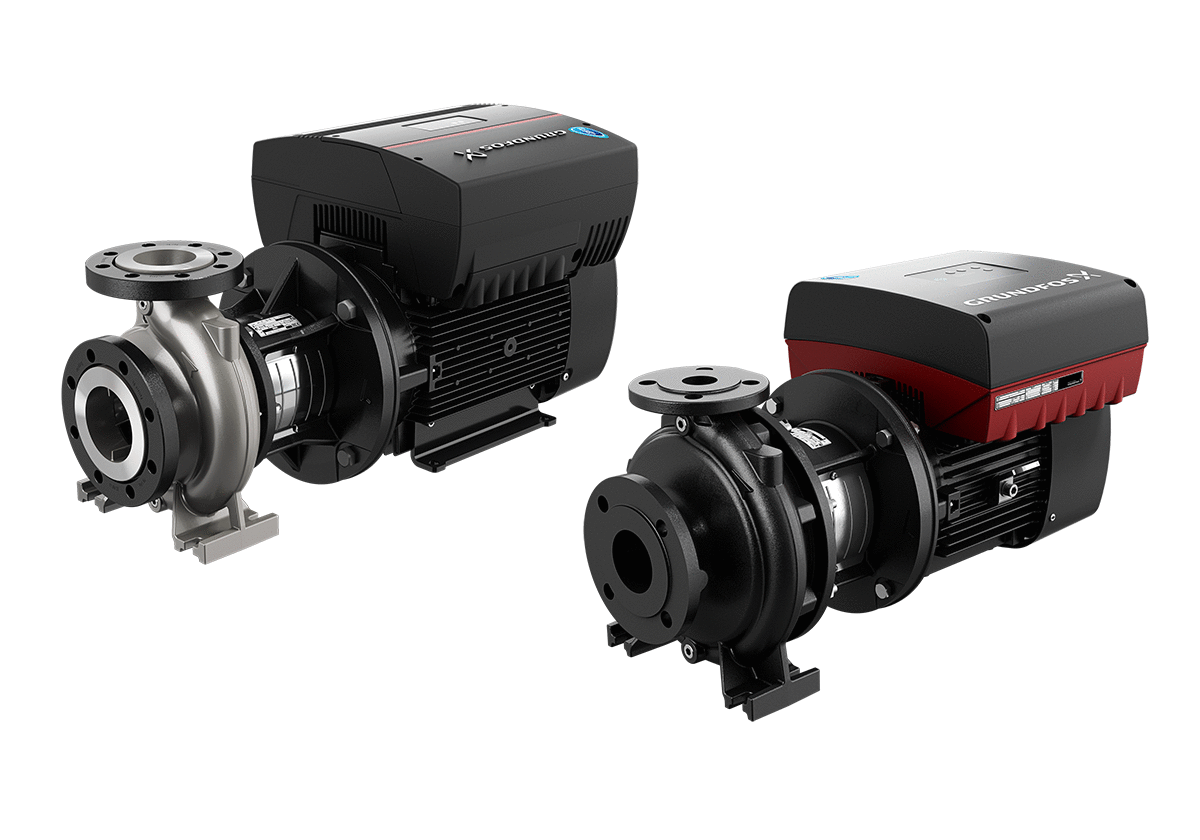

Grundfos NBE 65-160/173 A-F-A-GQQE (96539165)
Nom produit: 96539165
Demande Prix et disponibilité
Grundfos NBE 65-160/173 A-F-A-GQQE (96539165)
Pompe centrifuge monocellulaire, non auto-amorçante selon norme DIN. La pompe est destinée au pompage de liquides clairs, non chargés, non agressifs, sans solides ou longues fibres.
La roue mobile est équilibrée de manière hydraulique et mécanique.
La pompe possède les caractéristiques suivantes :
|
La pompe est équipée d'un moteur MGE triphasé avec micro-convertisseur de fréquences et régulateur PI intégré dans la boite à bornes du moteur. Aucune protection supplémentaire n'est requise car le moteur et l'électronique disposent d'une protection thermique et surcharge.
Les pompes peuvent être raccordées à un capteur externe permettant une régulation en fonction du débit, de la pression différentielle ou de la température.
En façade de pompe des touches permettent de régler le point de consigne, de passer en MAX, MIN ou STOP. Des voyants indiquent l'état de "marche" ou de "défaut".
Il est possible de communiquer avec la pompe à l'aide du contrôleur R100 pour les réglages ou pour lire de nombreux paramètres tels que "Valeur actuelle", "Vitesse", "Puissance absorbée" ou "Consommation".
Boîte à bornes avec entrées pour:
|
| Specification | Value | |
|---|---|---|
| Liquide: | ||
| Liquide pompé: | Eau | |
| Plage température liquide: | -25 .. 90 °C | |
| Liquid temperature during operation: | 20 °C | |
| Masse volumique: | 998.2 kg/m³ | |
| Technique: | ||
| Débit nominal: | 127 m³/h | |
| Pression nominale: | 33.4 m | |
| Diamètre réelle de la roue mobile: | 173 mm | |
| Roue mobile nom.: | 160 mm | |
| Garniture mécanique primaire: | GQQE | |
| Matériaux: | ||
| Corps de pompe: | Fonte | |
| EN-JL1040 | ||
| Roue mobile: | Fonte | |
| EN-JL1030 | ||
| ASTM A48-30 B | ||
| Installation: | ||
| Température ambiante maximum: | 40 °C | |
| Pression maximale de service: | 16 bar | |
| Bride standard: | DIN | |
| Asp. pompe: | DN 80 | |
| Refoulement pompe: | DN 65 | |
| Pression par étage: | PN 16 | |
| Donnée électrique: | ||
| Type moteur: | 160MX | |
| Puissance nominale - P2: | 15 kW | |
| Fréquence d'alimentation: | 50 Hz | |
| Tension nominale: | 3 x 380-415 V | |
| Courant nominal: | 28 A | |
| Cos phi - facteur de puissance: | 0.94 | |
| Vitesse nominale: | 360-2910 mn-1 | |
| Nombre de pôles: | 2 | |
| Indice de protection (IEC 34-5): | IP54 | |
| Classe d'isolement (IEC 85): | F | |
| Autres: | ||
| Poids net: | 187 kg | |
| Poids brut: | 196 kg | |
| Colisage: | 0.518 m3 | |
