Grundfos SRG.120.80 .323.11.5.1B (98798089)
Nom produit: 98798089
Demande Prix et disponibilité
Grundfos SRG.120.80 .323.11.5.1B (98798089)
La gamme de pompes de recirculation immergées horizontales SRG est conçue pour les usines de traitement des eaux usées, notamment aux transferts entre bassins et pour d’autres applications où des débits importants avec faible hauteur manométrique sont requis.
Les agitateurs sont équipés d’une transmission et d’une roue à haut rendement énergétique.
Le moteur à induction à cage d’écureuil est protégé contre la surcharge par trois thermorupteurs bimétalliques (PTO) intégrés aux enroulements du moteur.
Les produits sont équipés de composants moteur IE3.
Afin d’éviter toute pénétration du liquide environnant, les pompes de recirculation SRG sont dotées de deux joints à lèvres radiaux en caoutchouc FKM, d’une bague d’usure en céramique et d’une garniture mécanique en carbure de silicium/carbure de silicium ou carbure de tungstène/carbure de tungstène, en fonction de la taille. La garniture secondaire entre la transmission et le moteur est en carbone/oxyde d’aluminium.
La transmission remplie d’huile est protégée contre la pénétration d’eau par un détecteur de fuite installé en standard. Le détecteur peut déclencher un signal d’alarme et/ou couper le moteur par l’intermédiaire d’un relais Grundfos externe, type ALR-20/A, proposé en accessoire.
La transmission intègre des paliers à roulements coniques absorbant les forces axiales de l’hélice.
Les moteurs vont de 0,8 à 24 kW.
De nombreux accessoires en acier inoxydable AISI 304/316 garantissent une installation simple et un fonctionnement sans problèmes sur le long terme.

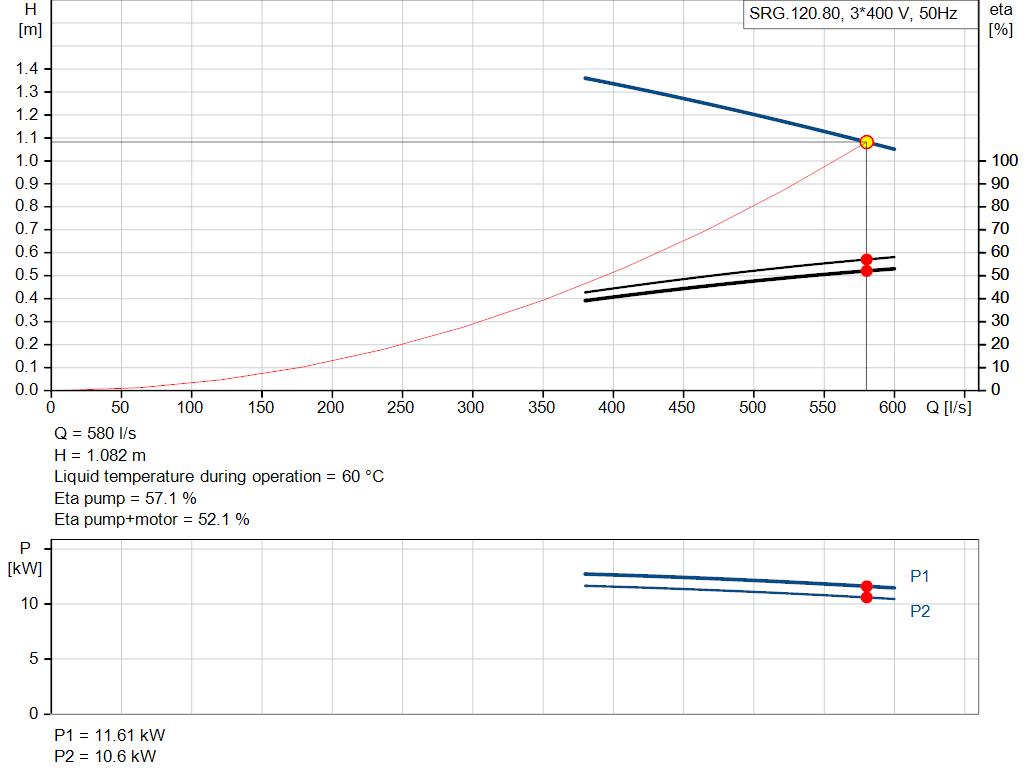

| Technique: | |
| Débit maxi: | 600 l/s |
| Vitesse de l'hélice: | 323 mn-1 |
| Rapport de vitesse: | 4.571 |
| Diamètre de l'hélice: | 800 mm |
| Nombre de pales de l'hélice: | 3 |
| Angle max. pâle de l'hélice: | 11 deg. |
| Hmt nom.: | 1.35 m |
| Garniture primaire: | 2X RADIAL LIP SEALS |
| Norme de test: | ISO9906:2012 3B |
| Matériaux: | |
| Moteur: | Fonte |
| AISI EN-GJL-250 | |
| Hélice: | 1.4581 |
| Moyeu: | AISI 1.4581 |
| Bride: | Acier inoxydable |
| DIN W.-Nr. 1.4306 | |
| Épaisseur peinture: | 450 micrometre |
| Installation: | |
| Profondeur maximale d'installation: | 20 m |
| Barre profilée adaptée, diamètre: | 60/60 mm |
| Liquide: | |
| Plage température liquide: | 5 .. 40 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |
| Donnée électrique: | |
| Puissance absorbée - P1: | 13.1 kW |
| Puissance nominale - P2: | 12 kW |
| Fréquence d'alimentation: | 50 Hz |
| Tension nominale: | 3 x 400-415 V |
| Tolérance tension: | +6/-10 % |
| Nbre max. de démarrages par heure: | 20 |
| Courant nominal: | 28 A |
| Intensité démarrage: | 220 A |
| Cos phi - Facteur de puissance: | 0.7 |
| Cos phi - Facteur de puisance à 3/4 de charge: | 0.60 |
| Cos phi - Facteur de puissance à 1/2 charge: | 0.46 |
| Vitesse nominale de l’entraînement: | 1466 mn-1 |
| Rendement moteur à pleine charge: | 91.7 % |
| Rendement moteur à 3/4 charge: | 90.8 % |
| Rendement moteur à 1/2 charge: | 88.2 % |
| Nombre de pôles: | 4 |
| Méthode de démarrage: | étoile/triangle |
| Indice de protection (IEC 34-5): | IP68 |
| Classe d’isolation (CEI 85): | H |
| Anti-déflagrant: | non |
| Protection standard Ex: | NO |

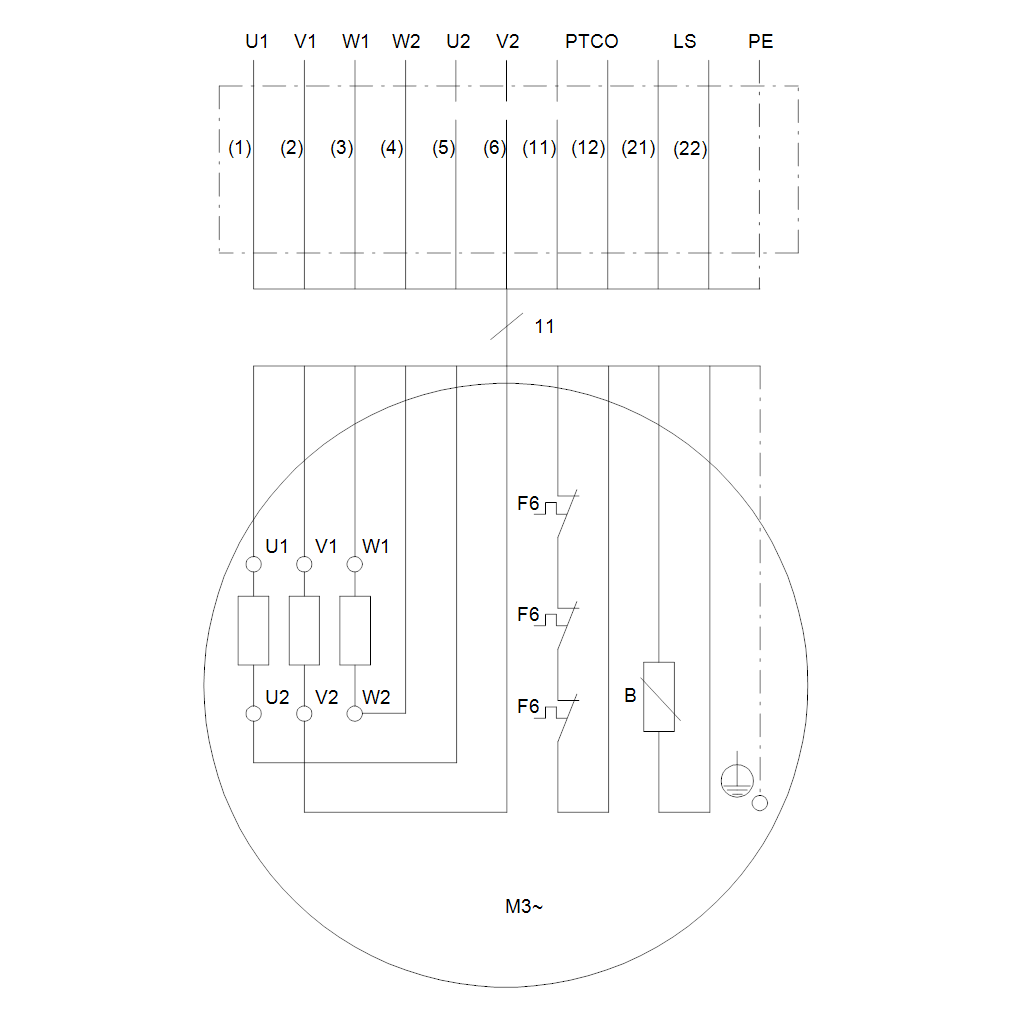

| Protection moteur intégrée: | PTO (THERMORUPTEUR) |
| Type de câble: | S1BC4N8-F 7G4+4X1 |
| Longueur du câble d’alimentation: | 10 m |
| Prise de courant: | Aucune prise |
| Commandes: | |
| Capteur d'humidité: | sans capteur d'humidité |
| Capteur de détection eau dans huile: | avec sonde de détection eau dans huile |
| Autres: | |
| Poids net: | 433 kg |
