Grundfos NB 32-160.1/155 AAF2AESBAQEIW1 (97839213)
Nom produit: 97839213
Demande Prix et disponibilité
Grundfos NB 32-160.1/155 AAF2AESBAQEIW1 (97839213)
Grundfos NB 32-160.1/155 AAF2AESBAQEIW1 (97839213)
| Commandes: | |
| Frequency converter: | Aucun |
| Capteur de pression: | N |
| Liquide: | |
| Liquide pompé: | Eau |
| Plage température liquide: | 0 .. 120 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |

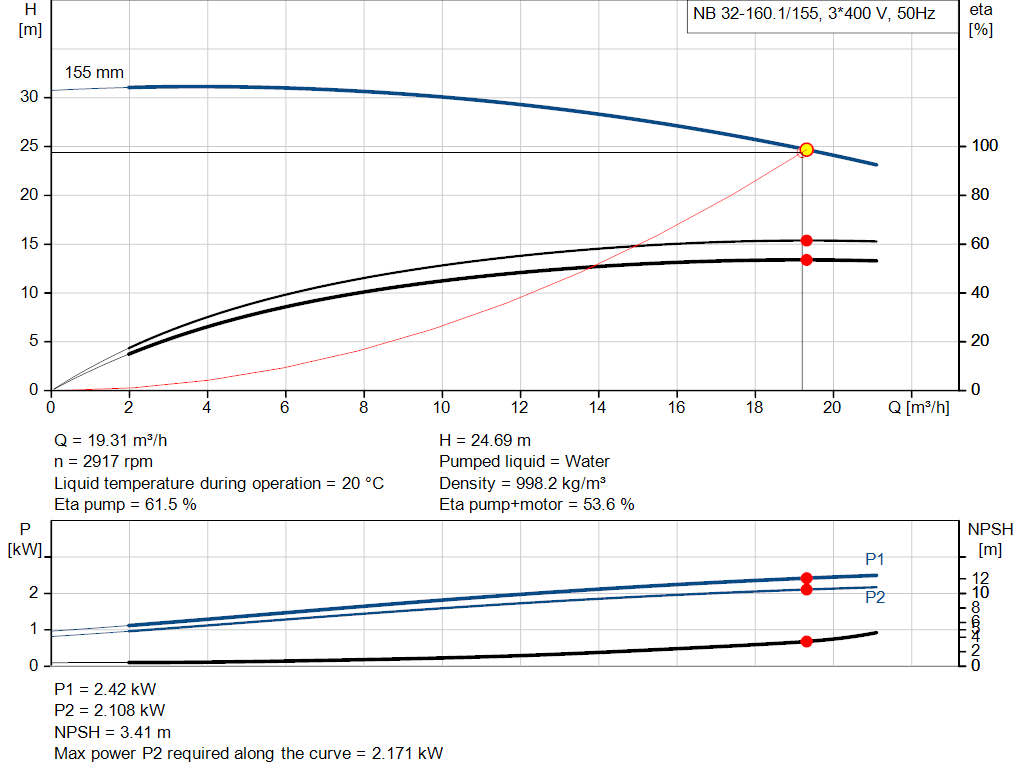

| Technique: | |
| Vitesse de rotation pour les données de la pompe: | 2900 mn-1 |
| Débit nominal: | 19.2 m³/h |
| Hmt nom.: | 24.4 m |
| Diamètre réelle de la roue mobile: | 155 mm |
| Diamètre nominal de la roue: | 160.1 |
| Système de garniture mécanique: | Simple |
| Garniture mécanique primaire: | BAQE |
| Code de la garniture mécanique: | BAQE |
| Tolérance courbe: | ISO9906:2012 3B2 |
| Conception des paliers: | Standard |
| Matériaux: | |
| Corps de pompe: | Fonte |
| EN-GJL-250 | |
| ASTM class 35 | |
| Bague d’usure: | Laiton |
| CuZn34Mn3AI2Fe1-C | |
| Roue: | Fonte |
| EN-GJL-200 | |
| ASTM class 30 | |
| Revêtement interne du corps de pompe: | CED |
| Arbre: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Installation: | |
| Température ambiante maximum: | 60 °C |
| Pression maximale de service: | 16 bar |
| Norme raccordement tuyaux: | EN 1092-2 |
| Taille raccordement d’entrée: | DN 50 |
| Taille raccordement de sortie: | DN 32 |
| Pression nominale pour le raccordement: | PN 16 |
| Lubrification des roulements: | Graisse |
| Corps de pompe avec pieds (oui/non): | Oui |
| Bloc de soutien (oui/non): | N |

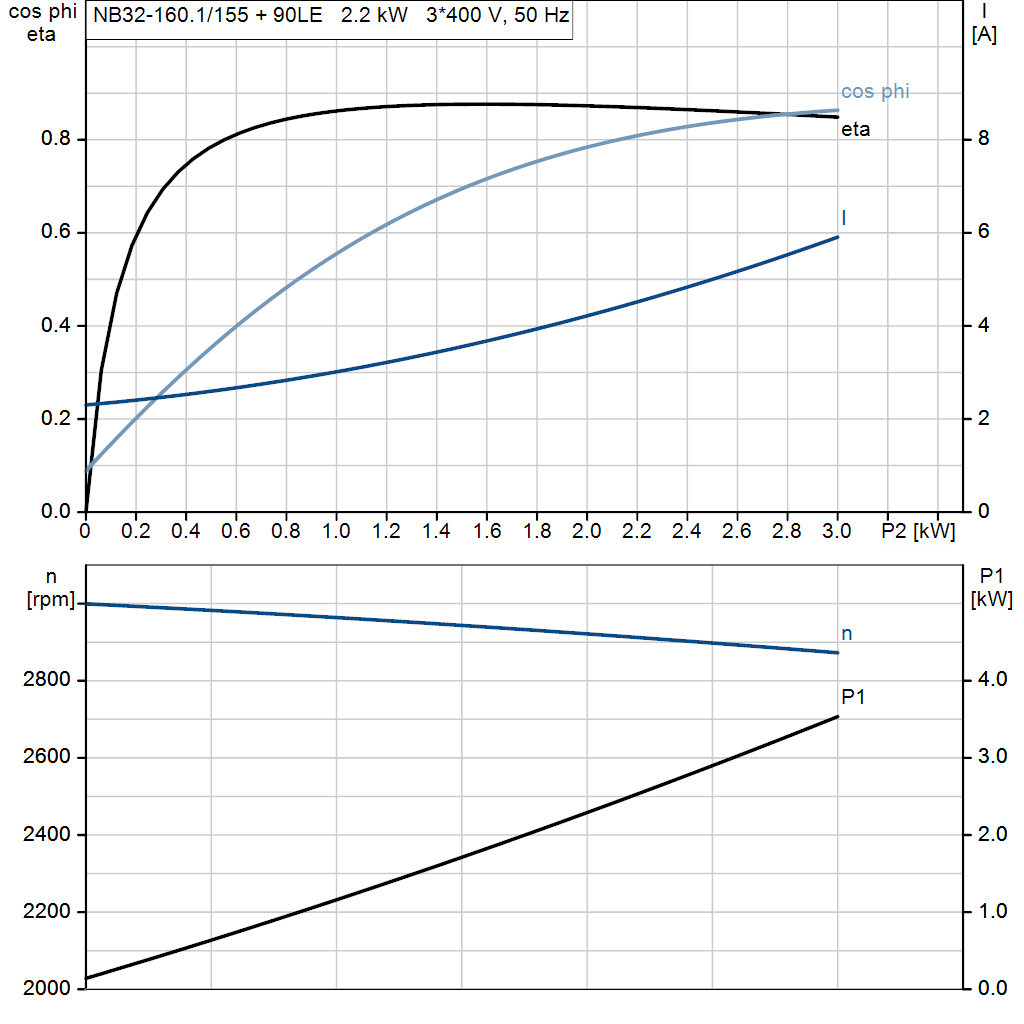

| Donnée électrique: | |
| Type moteur: | 90LE |
| Puissance nominale - P2: | 2.2 kW |
| Fréquence d'alimentation: | 50 Hz |

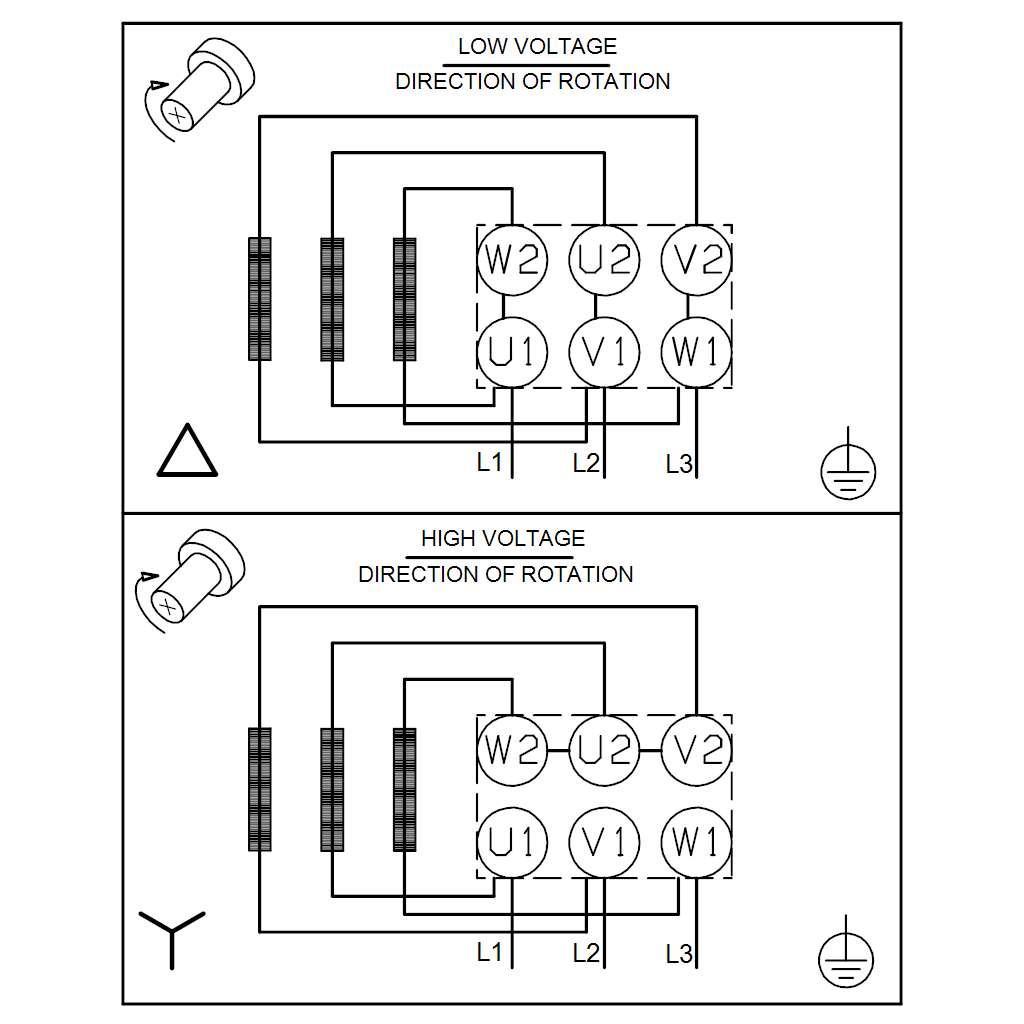

| Tension nominale: | 3 x 220-240D/380-415Y V |
| Courant nominal: | 8.00/4.60 A |
| Intensité démarrage: | 840-920 % |
| Vitesse nominale: | 2890-2910 mn-1 |
| Classe de rendement IE: | IE3 |
| Rendement moteur à pleine charge: | 85.9 % |
| Rendement moteur à 3/4 charge: | 88.2-87.2 % |
| Rendement moteur à 1/2 charge: | 88.0-85.5 % |
| Nombre de pôles: | 2 |
| Indice de protection (IEC 34-5): | 55 Dust/Jetting |
| Classe d'isolement (IEC 85): | F |
| No moteur: | 99583819 |
| Isolation du roulement type N-end: | Roulement en acier |
| Autres: | |
| Indice d’efficacité minimale, MEI ≥: | 0.70 |
| Poids net: | 45 kg |
| Poids brut: | 55 kg |
| Volume d'expédition: | 0.178 m3 |
| Langue sur la plaque signalétique de la pompe: | GB |
Pièces de rechange
| Part Number | Product Name |
|---|---|
| 96039351 | Kit, Arbre de transmission |
| 96488302 | Pièce détachée, Garniture mécanique |
| 96939128 | Kit, écrou |
| 97757659 | Pièce détachée, joint torique |
| 98164277 | Pièce détachée, Bouchon de purge |
| 99208775 | Pièce détachée, Bague d'usure |
Applications
- Chauffage — Les solutions pour les applications de chauffage industriel répondent chaque jour à de grandes exigences, des températures très élevées aux process délicats qui nécessitent une précision extrême. Il existe un circulateur à haut rendement Grundfos pour chaque besoin.
- Climatisation pour bâtiments collectifs et tertiaires — Améliorez le confort des utilisateurs et réduisez les coûts du cycle de vie grâce à des pompes intelligentes qui s'intègrent facilement dans votre installation de refroidissement à air ou hydronique.
- Irrigation — Nos solutions de pompage à haut rendement fonctionnent sans problème avec des systèmes d'irrigation modernes pour des applications agricoles et non agricoles et peuvent fonctionner avec des sources d'énergie en réseau ou hors réseau.
category
- Pompes monocellulaires monobloc à aspiration axialeLes pompes monocellulaires monobloc à aspiration axiale sont courantes dans toutes les installations industrielles et stations de traitement des eaux dans le monde. Disponibles en version verticale et horizontale, les pompes monocellulaires monobloc à aspiration axiale sont faciles à installer grâce à leur taille compacte et à l'angle de 90° entre l'aspiration et le refoulement.
