Grundfos NB 100-200/181 AAF2LESBQQESW1 (98340921)
Nom produit: 98340921
Demande Prix et disponibilité
Grundfos NB 100-200/181 AAF2LESBQQESW1 (98340921)
Grundfos NB 100-200/181 AAF2LESBQQESW1 (98340921)
La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des dimensions et une performance nominale conformes à la norme EN 733 (10 bars). Les brides sont PN 16 avec des dimensions conformes à EN 1092-1. La pompe possède un orifice d'aspiration axial, un orifice de refoulement radial, un arbre horizontal et une conception à extraction arrière qui permet de retirer le moteur, la lanterne, le flasque et la roue sans
| Commandes: | |
| Frequency converter: | Aucun |
| Capteur de pression: | N |
| Liquide: | |
| Liquide pompé: | Eau |
| Plage température liquide: | -25 .. 120 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |
| Technique: | |

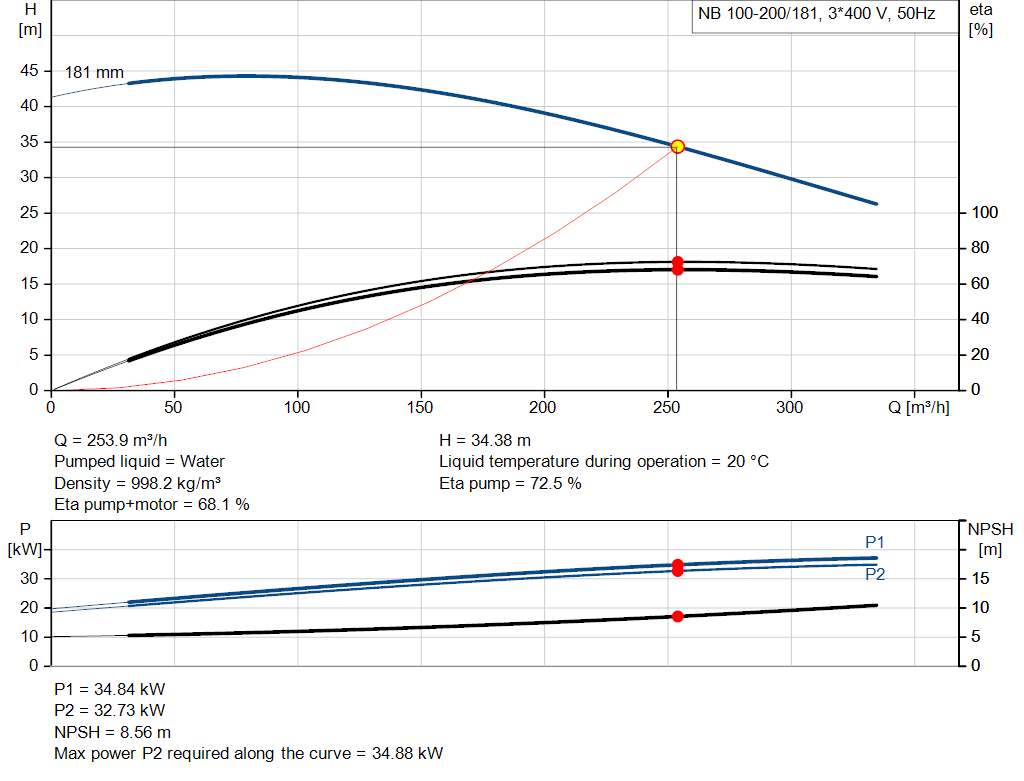

| Vitesse de rotation pour les données de la pompe: | 2955 mn-1 |
| Débit nominal: | 253.5 m³/h |
| Hmt nom.: | 34.26 m |
| Diamètre réelle de la roue mobile: | 181 mm |
| Diamètre nominal de la roue: | 200 |
| Système de garniture mécanique: | Simple |
| Garniture mécanique primaire: | BQQE |
| Code de la garniture mécanique: | BQQE |
| Tolérance courbe: | ISO9906:2012 3B |
| Conception des paliers: | Standard |
| Matériaux: | |
| Corps de pompe: | Acier inox. |
| EN 1.4517 | |
| ASTM CD4MCuN | |
| Bague d’usure: | Acier inoxydable |
| EN 1.4517 | |
| ASTM CD4MCuN | |
| Bride: | Fonte |
| EN-GJS-500-7 | |
| ASTM 70-50-05 | |
| Roue: | Acier inox. |
| EN 1.4517 | |
| ASTM CD4MCuN | |
| Revêtement interne du corps de pompe: | Aucun revêtement |
| Arbre: | Stainless steel |
| EN 1.4462 | |
| SAF 2205 | |
| Installation: | |
| Température ambiante maximum: | 55 °C |
| Pression maximale de service: | 16 bar |
| Norme raccordement tuyaux: | EN 1092-1 |
| Taille raccordement d’entrée: | DN 125 |
| Taille raccordement de sortie: | DN 100 |
| Pression nominale pour le raccordement: | PN 16 |
| Lubrification des roulements: | Graisse |
| Corps de pompe avec pieds (oui/non): | Oui |
| Bloc de soutien (oui/non): | N |
| Donnée électrique: | |
| Type moteur: | INNOMOTICS |
| Puissance nominale - P2: | 37 kW |
| Fréquence d'alimentation: | 50 Hz |
| Tension nominale: | 3 x 380-420D/660-725Y V |
| Courant nominal: | 65/37.5 A |
| Intensité démarrage: | 710 % |
| Cos phi - facteur de puissance: | 0.88 |
| Vitesse nominale: | 2955 mn-1 |
| Efficacité EI: | IE3 93,7% |
| Classe de rendement IE: | IE3 |
| Rendement moteur à pleine charge: | 93.7 % |
| Rendement moteur à 3/4 charge: | 94.2 % |
| Rendement moteur à 1/2 charge: | 94.0 % |
| Nombre de pôles: | 2 |
| Indice de protection (IEC 34-5): | IP55 |
| Classe d'isolement (IEC 85): | F |
| No moteur: | 99032147 |
| Isolation du roulement type N-end: | Roulement en acier |
| Autres: | |
| Indice d’efficacité minimale, MEI ≥: | 0.68 |
| Poids net: | 352 kg |
| Poids brut: | 377 kg |
| Volume d'expédition: | 0.707 m3 |
| Langue sur la plaque signalétique de la pompe: | GB |
Pièces de rechange
| Part Number | Product Name |
|---|---|
| 96658837 | Pièce détachée, Garniture mécanique |
| 96810152 | Kit, bague d'usure |
| 96939131 | Kit, écrou |
| 97757671 | Pièce détachée, joint torique |
Applications
- Chauffage — Les solutions pour les applications de chauffage industriel répondent chaque jour à de grandes exigences, des températures très élevées aux process délicats qui nécessitent une précision extrême. Il existe un circulateur à haut rendement Grundfos pour chaque besoin.
- Climatisation pour bâtiments collectifs et tertiaires — Améliorez le confort des utilisateurs et réduisez les coûts du cycle de vie grâce à des pompes intelligentes qui s'intègrent facilement dans votre installation de refroidissement à air ou hydronique.
- Irrigation — Nos solutions de pompage à haut rendement fonctionnent sans problème avec des systèmes d'irrigation modernes pour des applications agricoles et non agricoles et peuvent fonctionner avec des sources d'énergie en réseau ou hors réseau.
category
- Pompes monocellulaires monobloc à aspiration axialeLes pompes monocellulaires monobloc à aspiration axiale sont courantes dans toutes les installations industrielles et stations de traitement des eaux dans le monde. Disponibles en version verticale et horizontale, les pompes monocellulaires monobloc à aspiration axiale sont faciles à installer grâce à leur taille compacte et à l'angle de 90° entre l'aspiration et le refoulement.
