Grundfos NBE 100-200/170 AIAF2AVSBQQVRW1 (92942030)
Nom produit: 92942030
Demande Prix et disponibilité
Grundfos NBE 100-200/170 AIAF2AVSBQQVRW1 (92942030)
Grundfos NBE 100-200/170 AIAF2AVSBQQVRW1 (92942030)
| Commandes: | |
| Code article VFD: | 99616823 |
| Frequency converter: | Intégré |
| Type de convertisseur de fréquence: | CUE 3X380-500V IP55 RUG 30KW |
| Appr. pour VFD: | CE, CULUS, C-TICK |
| Capteur de pression: | N |
| Liquide: | |
| Liquide pompé: | Eau |
| Plage température liquide: | -10 .. 90 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |
| Technique: | |

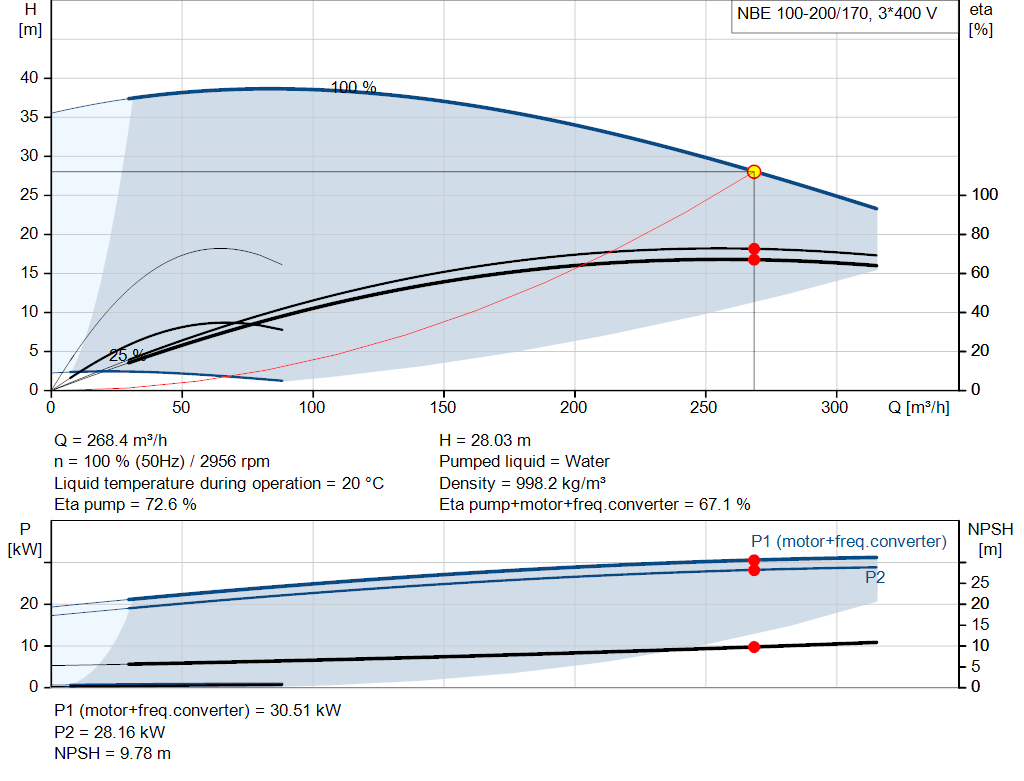

| Vitesse de rotation pour les données de la pompe: | 2955 mn-1 |
| Débit nominal: | 268.4 m³/h |
| Hmt nom.: | 28.03 m |
| Diamètre réelle de la roue mobile: | 170 mm |
| Diamètre nominal de la roue: | 200 |
| Système de garniture mécanique: | Simple |
| Garniture mécanique primaire: | BQQV |
| Code de la garniture mécanique: | BQQV |
| Tolérance courbe: | ISO9906:2012 3B |
| Conception des paliers: | Standard |
| Matériaux: | |
| Corps de pompe: | Fonte |
| EN-GJL-250 | |
| ASTM class 35 | |
| Bague d’usure: | Laiton |
| CuZn34Mn3AI2Fe1-C | |
| Roue: | Fonte |
| EN-GJL-200 | |
| ASTM class 30 | |
| Revêtement interne du corps de pompe: | CED |
| Arbre: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Installation: | |
| Plage température ambiante: | -10 .. 50 °C |
| Pression maximale de service: | 16 bar |
| Norme raccordement tuyaux: | EN 1092-2 |

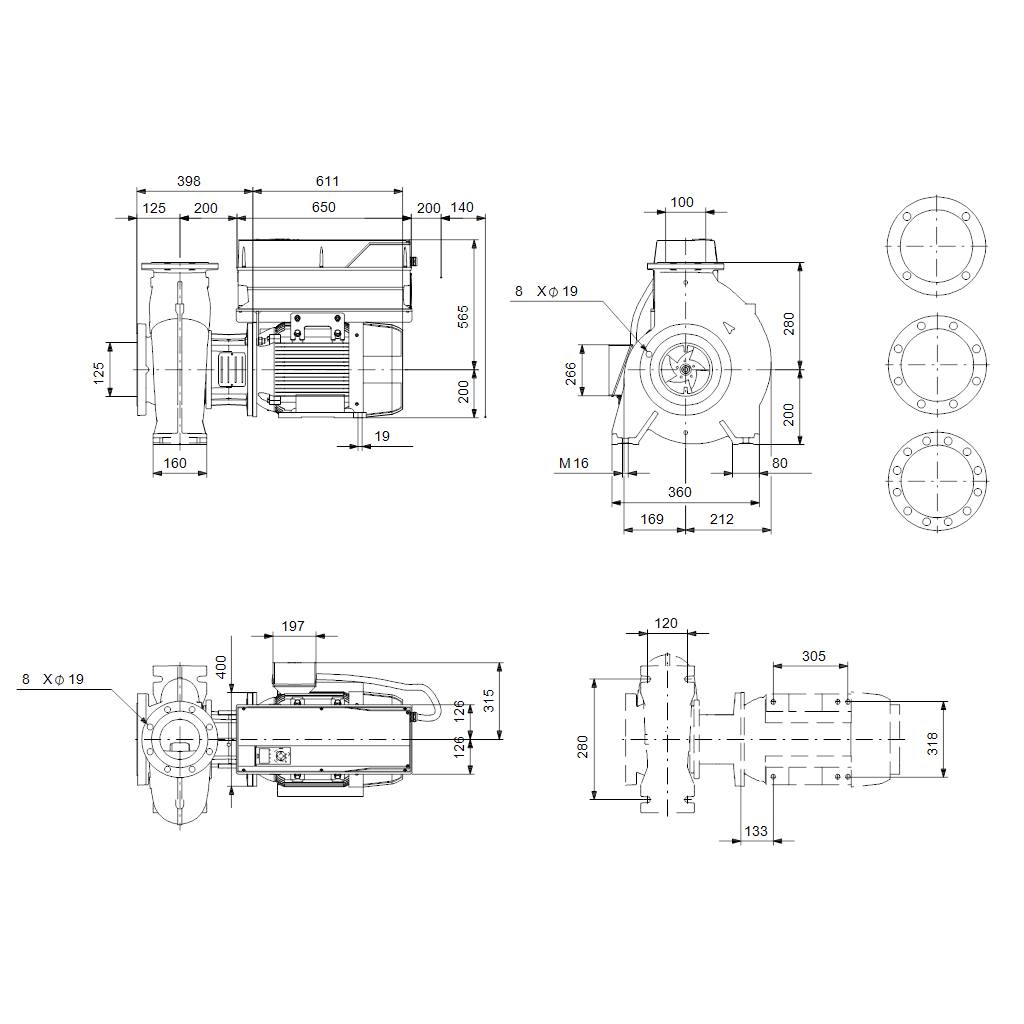

| Taille raccordement d’entrée: | DN 125 |
| Taille raccordement de sortie: | DN 100 |
| Pression nominale pour le raccordement: | PN 16 |
| Lubrification des roulements: | Graisse |
| Corps de pompe avec pieds (oui/non): | Oui |
| Bloc de soutien (oui/non): | N |
| Donnée électrique: | |
| Puissance nominale - P2: | 30 kW |
| Fréquence d'alimentation: | 50 Hz |
| Tension nominale: | 3 x 380-420D/660-725Y V |
| Courant nominal: | 54/31.5 A |
| Intensité démarrage: | 790 % |
| Cos phi - facteur de puissance: | 0.85 |
| Vitesse nominale: | 2955 mn-1 |
| Efficacité EI: | IE4 94,5% |
| Classe de rendement IE: | IE4 |
| Rendement moteur à pleine charge: | 94.5 % |
| Rendement moteur à 3/4 charge: | 94.8 % |
| Rendement moteur à 1/2 charge: | 94.4 % |
| Nombre de pôles: | 2 |
| Indice de protection (IEC 34-5): | IP55 |
| Classe d'isolement (IEC 85): | F |
| No moteur: | 92779349 |
| Isolation du roulement type N-end: | BAGUE ENDUITE |
| Autres: | |
| Indice d’efficacité minimale, MEI ≥: | 0.68 |
| Poids net: | 358 kg |
| Poids brut: | 439 kg |
| Volume d'expédition: | 1.6 m3 |
| Langue sur la plaque signalétique de la pompe: | GB |
Pièces de rechange
| Part Number | Product Name |
|---|---|
| 96039361 | Kit, Arbre de transmission |
| 96939130 | Kit, écrou |
| 97757698 | Pièce détachée, joint torique |
| 98164277 | Pièce détachée, Bouchon de purge |
| 98434908 | Pièce détachée, Garniture mécanique |
| 99208807 | Pièce détachée, Bague d'usure |
Applications
- Chauffage — Les solutions pour les applications de chauffage industriel répondent chaque jour à de grandes exigences, des températures très élevées aux process délicats qui nécessitent une précision extrême. Il existe un circulateur à haut rendement Grundfos pour chaque besoin.
- Climatisation pour bâtiments collectifs et tertiaires — Améliorez le confort des utilisateurs et réduisez les coûts du cycle de vie grâce à des pompes intelligentes qui s'intègrent facilement dans votre installation de refroidissement à air ou hydronique.
- Irrigation — Nos solutions de pompage à haut rendement fonctionnent sans problème avec des systèmes d'irrigation modernes pour des applications agricoles et non agricoles et peuvent fonctionner avec des sources d'énergie en réseau ou hors réseau.
category
- Pompes monocellulaires monobloc à aspiration axialeLes pompes monocellulaires monobloc à aspiration axiale sont courantes dans toutes les installations industrielles et stations de traitement des eaux dans le monde. Disponibles en version verticale et horizontale, les pompes monocellulaires monobloc à aspiration axiale sont faciles à installer grâce à leur taille compacte et à l'angle de 90° entre l'aspiration et le refoulement.
