Grundfos NBE 65-315/295 AAF2AESBQQEVW1 (93032804)
Nom produit: 93032804
Demande Prix et disponibilité
Grundfos NBE 65-315/295 AAF2AESBQQEVW1 (93032804)
Grundfos NBE 65-315/295 AAF2AESBQQEVW1 (93032804)
La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des dimensions et une performance nominale conformes à la norme EN 733 (10 bars). Les brides sont PN 16 avec des dimensions conformes à EN 1092-2. La pompe possède un orifice d'aspiration axial, un orifice de refoulement radial, un arbre horizontal et une conception à extraction arrière qui permet de retirer le moteur, la lanterne, le flasque et la roue sans
| Commandes: | |
| Code article VFD: | 93260020 |
| Frequency converter: | Intégré |
| Type de convertisseur de fréquence: | CUE 3X380-500V IP55 RUG 75KW |
| Appr. pour VFD: | CE, CULUS, C-TICK |
| Capteur de pression: | N |
| Liquide: | |
| Liquide pompé: | Eau |
| Plage température liquide: | -25 .. 120 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |

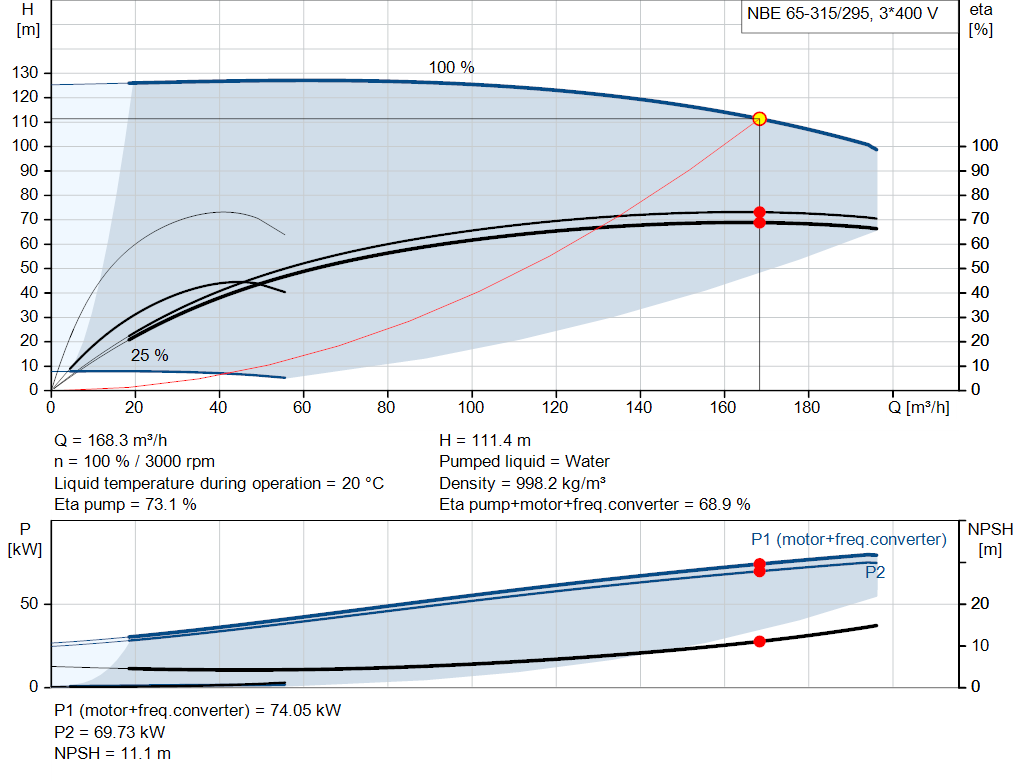

| Technique: | |
| Vitesse de rotation pour les données de la pompe: | 3000 mn-1 |
| Débit nominal: | 168.3 m³/h |
| Hmt nom.: | 111.4 m |
| Diamètre réelle de la roue mobile: | 295 mm |
| Diamètre nominal de la roue: | 315 |
| Système de garniture mécanique: | Simple |
| Garniture mécanique primaire: | BQQE |
| Code de la garniture mécanique: | BQQE |
| Tolérance courbe: | ISO9906:2012 3B |
| Conception des paliers: | Standard |
| Matériaux: | |
| Corps de pompe: | Fonte |
| EN-GJL-250 | |
| ASTM class 35 | |
| Bague d’usure: | Laiton |
| CuZn34Mn3AI2Fe1-C | |
| Roue: | Fonte |
| EN-GJL-200 | |
| ASTM class 30 | |
| Revêtement interne du corps de pompe: | CED |
| Arbre: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Installation: | |
| Plage température ambiante: | -10 .. 50 °C |
| Pression maximale de service: | 16 bar |
| Norme raccordement tuyaux: | EN 1092-2 |
| Taille raccordement d’entrée: | DN 80 |
| Taille raccordement de sortie: | DN 65 |
| Pression nominale pour le raccordement: | PN 16 |
| Lubrification des roulements: | Graisse |
| Corps de pompe avec pieds (oui/non): | Oui |
| Bloc de soutien (oui/non): | N |

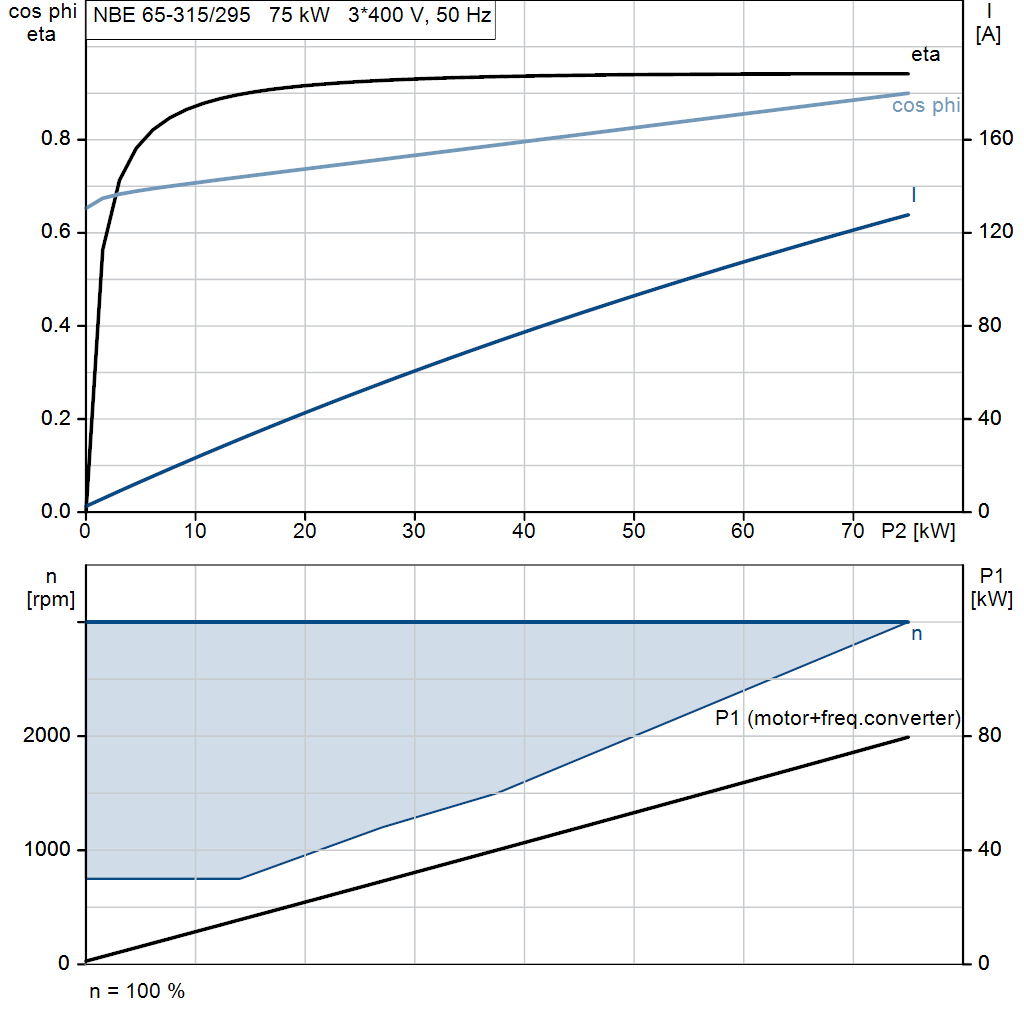

| Donnée électrique: | |
| Puissance nominale - P2: | 75 kW |
| Fréquence d'alimentation: | 50 Hz |
| Tension nominale: | 3 x 400 V |
| Courant nominal: | 138 A |
| Cos phi - facteur de puissance: | 0.96 |
| Vitesse nominale: | 300-3000 mn-1 |
| Classe de rendement IE: | IE5 |
| Rendement moteur à pleine charge: | 95.9 % |
| Nombre de pôles: | 2 |
| Indice de protection (IEC 34-5): | IP55 |
| Classe d'isolement (IEC 85): | F |
| No moteur: | 93253553 |
| Isolation du roulement type N-end: | N |
| Autres: | |
| Indice d’efficacité minimale, MEI ≥: | 0.70 |
| Poids net: | 454 kg |
| Poids brut: | 595 kg |
| Volume d'expédition: | 2.35 m3 |
| Langue sur la plaque signalétique de la pompe: | GB |
Pièces de rechange
| Part Number | Product Name |
|---|---|
| 96939130 | Kit, écrou |
| 97757675 | Pièce détachée, joint torique |
| 98164277 | Pièce détachée, Bouchon de purge |
| 98434906 | Pièce détachée, Garniture mécanique |
| 99208813 | Pièce détachée, Bague d'usure |
