Grundfos SE1.40.A60.75.A.Ex.4.61R.B (93011581)
Nom produit: 93011581
Demande Prix et disponibilité
Grundfos SE1.40.A60.75.A.Ex.4.61R.B (93011581)
Grundfos SE1.40.A60.75.A.Ex.4.61R.B (93011581)
Pompe monocellulaire centrifuge non auto-amorçante conçue pour le traitement des eaux usées, des eaux de process et des effluents non filtrés. La pompe est conçue pour fonctionner en continu ou par intermittence. Le système de refroidissement sans liquide et hors maintenance garantit un fonctionnement immergé ou à sec. La roue S-tube® innovante présente une section de passage sphérique pour les particules solides mesurant jusqu'à 100 mm et convient aux eaux usées chargées de 3 % de matières sèches. Un collier en acier unique fixé à l'installation permet le le démontage simple et rapide de la pompe du bloc moteur en vue de son inspection ou d'une opération de maintenance. Aucun outil spécifique n'est nécessaire.
| Commandes: | |
| Capteur d'humidité: | avec capteurs d'humidité |
| Capteur de détection eau dans huile: | avec sonde de détection eau dans huile |
| Capteur température: | Y |
| Liquide: | |
| Plage température liquide: | 0 .. 40 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |
| Technique: | |

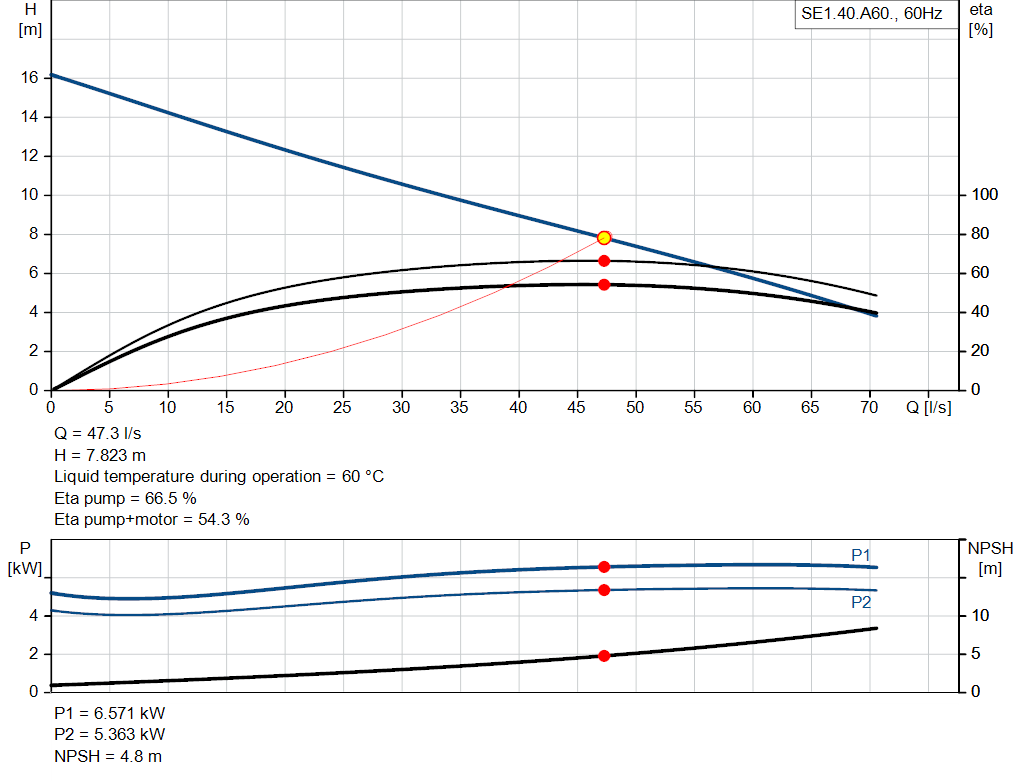

| Débit nominal: | 47.5 l/s |
| Débit maxi: | 75 l/s |
| Hmt nom.: | 7.9 m |
| Type de roue: | S-TUBE |
| Particule maxi: | 100 mm |
| Rendement hydraulique max.: | 65 % |
| Certifications: | FM |
| Explosion approval: | FM |
| Tolérance courbe: | ANSI/HI11.6:2017 3B2 |
| Matériaux: | |
| Corps de pompe: | Fonte |
| EN 1561 EN-GJL-250 | |
| Roue: | Fonte |
| EN 1561 EN-GJL-250 | |
| ASTM A48-250B | |
| Garniture mécanique: | SiC/SiC |
| Garniture mécanique secondaire: | Carbure de silicium/Carbone |
| Installation: | |
| Plage température ambiante: | 0 .. 40 °C |
| Pression maximale de service: | 6 bar |
| Type raccordement d’entrée: | ANSI |
| Type raccordement de sortie: | ANSI |
| Diamètre du raccord d'aspiration: | 6 inch |
| Diamètre du raccord de refoulement: | 6 inch |
| Pression nominale pour le raccord de refoulement: | PN 10 |
| Profondeur maximale d'installation: | 12 m |
| Installation au sec/immergée: | FOSSE SECHE/IMMERGEE |
| Donnée électrique: | |
| Puissance absorbée P1: | 6.792 kW |
| Puissance nominale - P2: | 5.5 kW |
| Fréquence d'alimentation: | 60 Hz |
| Tension nominale: | 3 x 230/460 V |
| U + Tolérance: | 10 % |
| Nbre max. de démarrages par heure: | 20 |
| Intensité nominale: | 24.92/14.4 A |
| Courant nominal à 3/4 charge: | 17.7 A |
| Courant nominal à 1/2 charge: | 12.4 A |
| Intensité démarrage: | 114-77.5 A |
| Courant à vide: | 8.06 A |
| Cos phi - Facteur de puissance: | 0.84 |
| Cos phi - Facteur de puissance à charge nulle: | 0.13 |
| Cos phi - Facteur de puisance à 3/4 de charge: | 0.79 |
| Cos phi - Facteur de puissance à 1/2 charge: | 0.7 |
| Vitesse nominale de l’entraînement: | 1725 mn-1 |
| Courant de court-circuit: | 42 Nm |
| Couple de décrochage: | 68-91 Nm |
| Moment of Inertia: | 0.0142 kg m² |
| Rendement moteur à pleine charge: | 81.5 % |
| Rendement moteur à 3/4 charge: | 82.7 % |
| Rendement moteur à 1/2 charge: | 81.4 % |
| Nombre de pôles: | 4 |

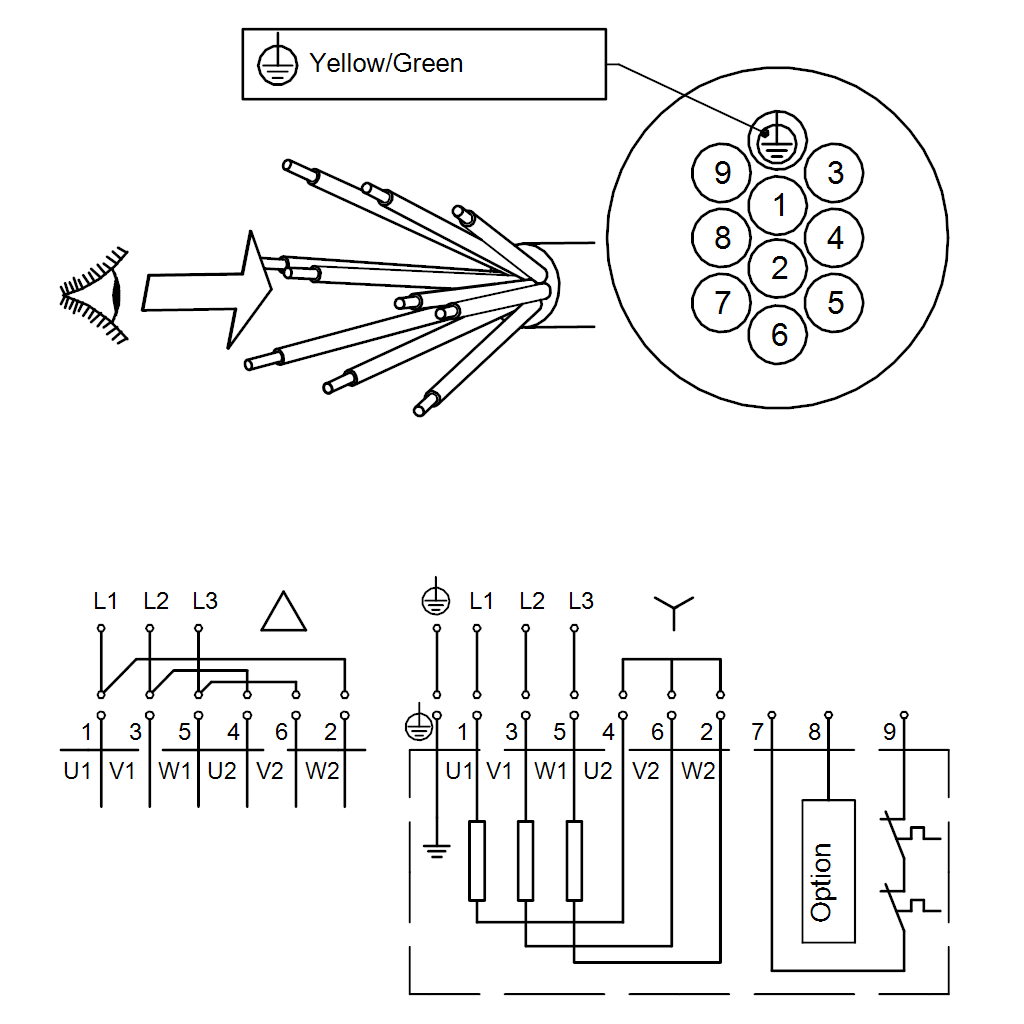

| Méthode de démarrage: | Star-delta (YD) |
| Indice de protection (IEC 34-5): | IP68 |
| Classe d’isolation (CEI 85): | F |
| Anti-déflagrant: | oui |
| Protection standard Ex: | Ex db IIB T4/T3 Gb |
| Protection moteur intégrée: | PTC/PT1000 |
| Type de câble: | SEOOW 600V |
| Longueur du câble d’alimentation: | 15 m |
| Autres: | |
| Poids net: | 182 kg |
| Poids brut: | 202 kg |
Applications
- Contrôle des crues — Grundfos fournit des systèmes complets de contrôle des inondations pour protéger les zones urbaines et rurales, les infrastructures et les grandes villes contre les crues. Nos solutions innovantes répondent aux exigences de haut débit et de basse pression à la station de pompage ou à la sortie de pompe.
- Eaux usées des bâtiments collectifs et tertiaires — Les bâtiments collectifs et tertiaires ont des exigences très différentes en matière de transport des eaux usées. Grundfos fournit des pompes de relevage et des pompes pour stations de pompage qui assurent une fiabilité et une sécurité supérieures, ainsi qu'un haut rendement.
- Traitement des eaux usées — Le traitement des eaux usées consiste à maintenir des process optimaux et efficaces aux stades du traitement mécanique, biologique et chimique. Fournisseur d'une gamme complète, Grundfos veille à ce que la stabilité hydraulique soit maintenue et que la capacité ne soit pas dépassée pour tous les process.
- Traitement et réutilisation des eaux usées industrielles — Grundfos propose des solutions qui apportent une valeur ajoutée à chaque étape du relevage des eaux usées nécessaire pour une évacuation sûre et conforme ou pour la réutilisation de l'eau dans votre bâtiment. Vous obtenez le traitement le plus efficace combiné à une mesure et un contrôle intelligents pour plus de sécurité et moins de temps d'arrêt.
- Transport des eaux usées — Lorsque vous transportez des eaux usées en continu, vous avez besoin de solutions fiables et optimisées pour les stations et réseaux de pompage des eaux usées. Une meilleure conception des systèmes, par exemple grâce à des simulations numériques, permet de résoudre les problèmes hydrauliques à l'avance, de réduire les temps d'arrêt et de minimiser les risques.
