Grundfos TPE 200-400/4 NC-A-F-B-BQQE-UW3 (92843655)
Nom produit: 92843655
Demande Prix et disponibilité
Grundfos TPE 200-400/4 NC-A-F-B-BQQE-UW3 (92843655)
Grundfos TPE 200-400/4 NC-A-F-B-BQQE-UW3 (92843655)
Pompe monocellulaire, monobloc, à volute, avec aspiration en ligne et orifices de refoulement de diamètre identique. La pompe est de conception à coulisse avant. La tête de pompe (moteur, tête et roue) peut ainsi s'extraire facilement en cas de maintenance ou de réparation, alors que le corps de pompe reste sur la tuyauterie. La pompe est équipée d'une garniture à soufflet en élastomère non équilibrée. La garniture m&
| Commandes: | |
| Code article VFD: | 99616826 |
| Frequency converter: | Intégré |
| Type de convertisseur de fréquence: | CUE 3X380-500V IP55 RUG 55KW |
| Appr. pour VFD: | CE, CULUS, C-TICK |
| Liquide: | |
| Liquide pompé: | Eau |
| Plage température liquide: | -25 .. 120 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |
| Technique: | |
| Vitesse de rotation pour les données de la pompe: | 1491 mn-1 |

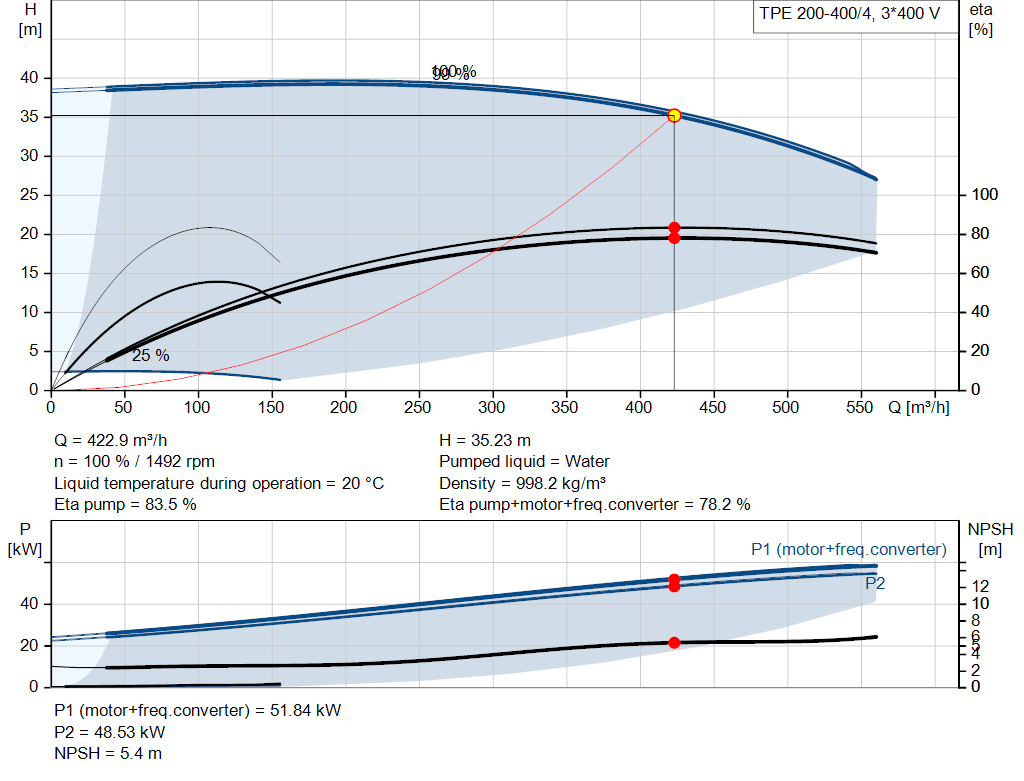

| Débit nominal: | 422.9 m³/h |
| Hmt nom.: | 35.23 m |
| Diamètre réelle de la roue mobile: | 341 mm |
| Garniture mécanique primaire: | BQQE |
| Code de la garniture mécanique: | BQQE |
| Tolérance courbe: | ISO9906:2012 3B |
| Matériaux: | |
| Corps de pompe: | Fonte |
| EN-GJL-250 | |
| ASTM class 35 | |
| Roue: | Bronze |
| CuSn10-C | |
| Installation: | |
| Plage température ambiante: | -10 .. 50 °C |
| Pression maximale de service: | 16 bar |
| Pression maximum à la température indiquée: | 16 bar / 120 °C |
| Norme raccordement tuyaux: | EN 1092-2 |
| Type raccordement: | DIN |
| Taille du raccordement: | DN 200 |
| Pression nominale pour le raccordement: | PN 16 |

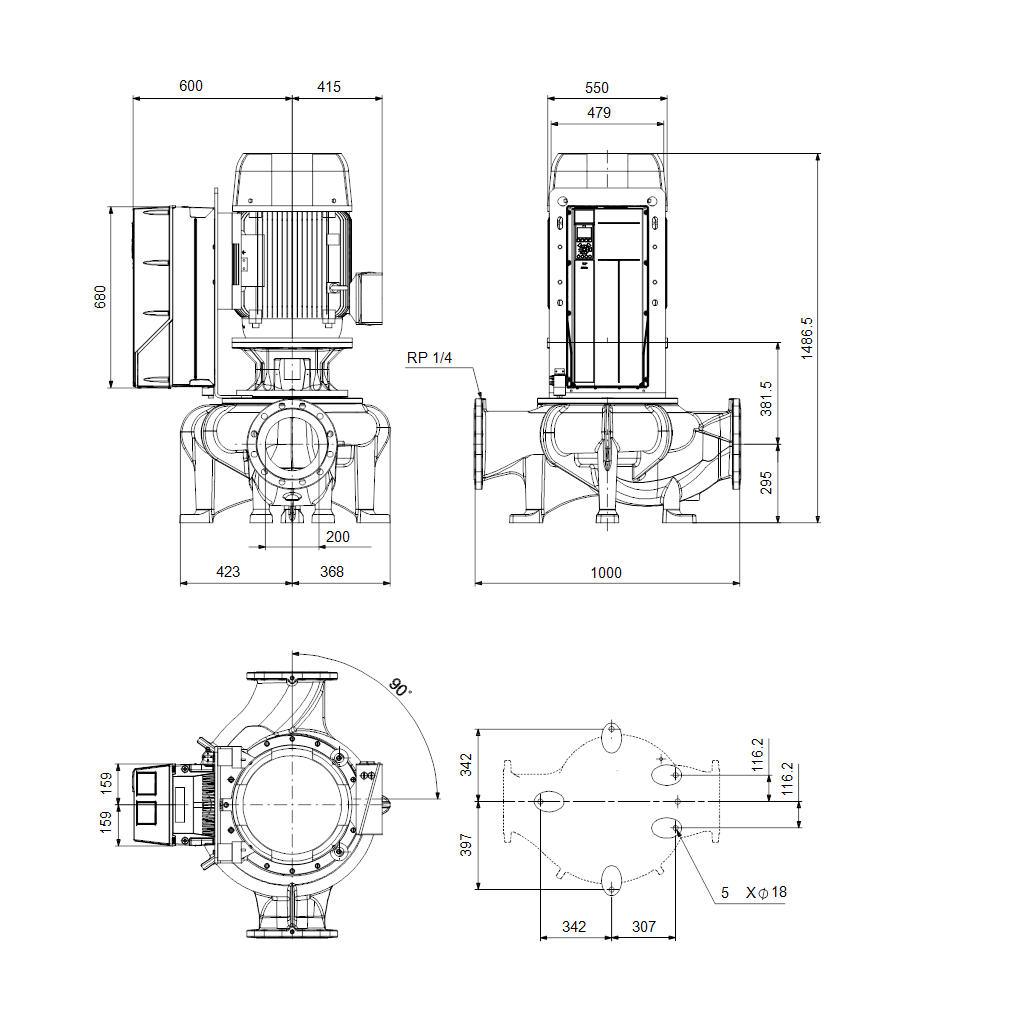

| Entraxe: | 1000 mm |
| Taille de la bride du moteur: | FF500 |
| Donnée électrique: | |

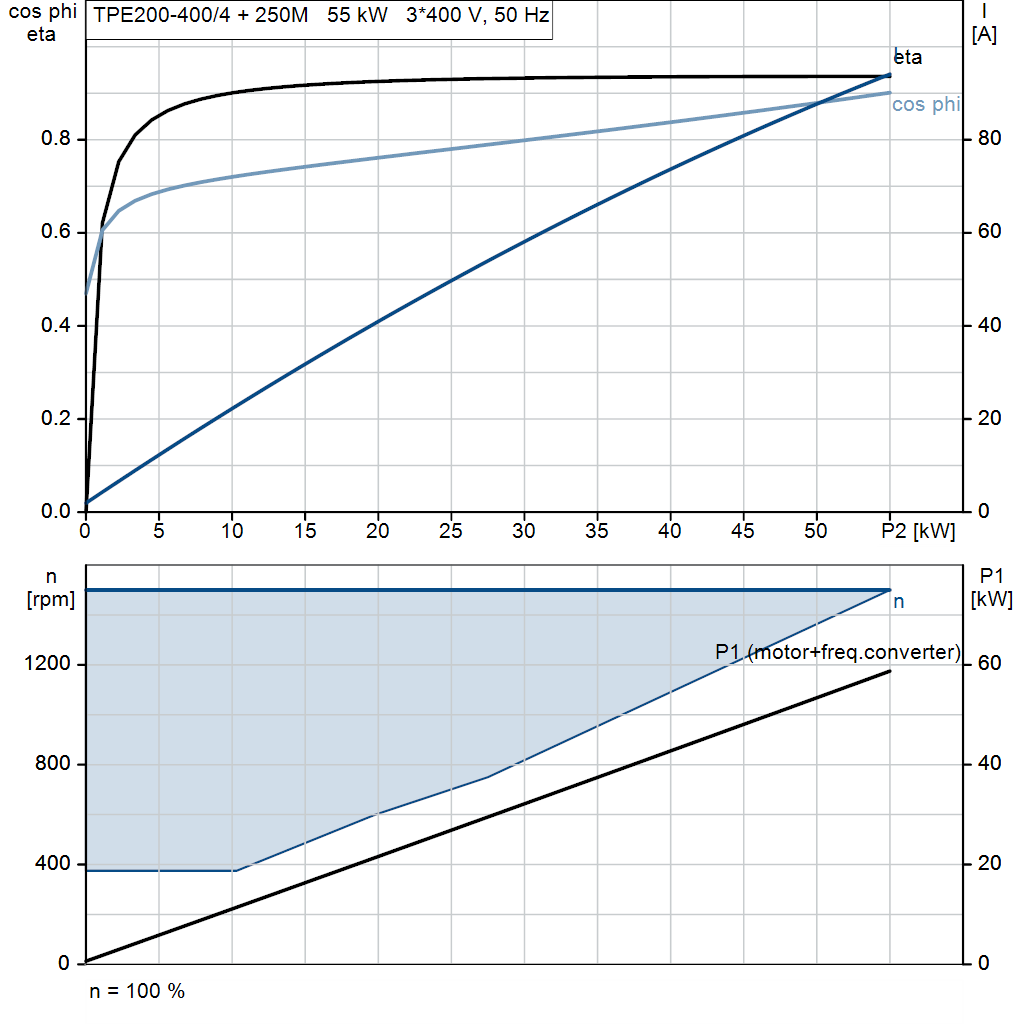

| Type moteur: | 250M |
| Puissance nominale - P2: | 55 kW |
| Fréquence d'alimentation: | 50 Hz |
| Tension nominale: | 3 x 400 V |
| Courant nominal: | 99 A |
| Cos phi - facteur de puissance: | 0.96 |
| Vitesse nominale: | 150-1500 mn-1 |
| Classe de rendement IE: | IE5 |
| Rendement moteur à pleine charge: | 96.2 % |
| Nombre de pôles: | 4 |
| Indice de protection (IEC 34-5): | IP55 |
| Classe d'isolement (IEC 85): | F |
| No moteur: | 92669134 |
| Autres: | |
| Indice d’efficacité minimale, MEI ≥: | 0.70 |
| Poids net: | 859 kg |
| Poids brut: | 1020 kg |
| Volume d'expédition: | 3.55 m3 |
Pièces de rechange
| Part Number | Product Name |
|---|---|
| 98164277 | Pièce détachée, Bouchon de purge |
| 99208743 | Pièce détachée, Bague d'usure |
