Grundfos TPE 200-270/4 NC-A3-F-Y-DQQE-TW3 (92843684)
Nom produit: 92843684
Demande Prix et disponibilité
Grundfos TPE 200-270/4 NC-A3-F-Y-DQQE-TW3 (92843684)
Grundfos TPE 200-270/4 NC-A3-F-Y-DQQE-TW3 (92843684)
| Commandes: | |
| Code article VFD: | 99616825 |
| Frequency converter: | Intégré |
| Type de convertisseur de fréquence: | CUE 3X380-500V IP55 RUG 45KW |
| Appr. pour VFD: | CE, CULUS, C-TICK |
| Liquide: | |
| Liquide pompé: | Eau |
| Plage température liquide: | -40 .. 140 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |

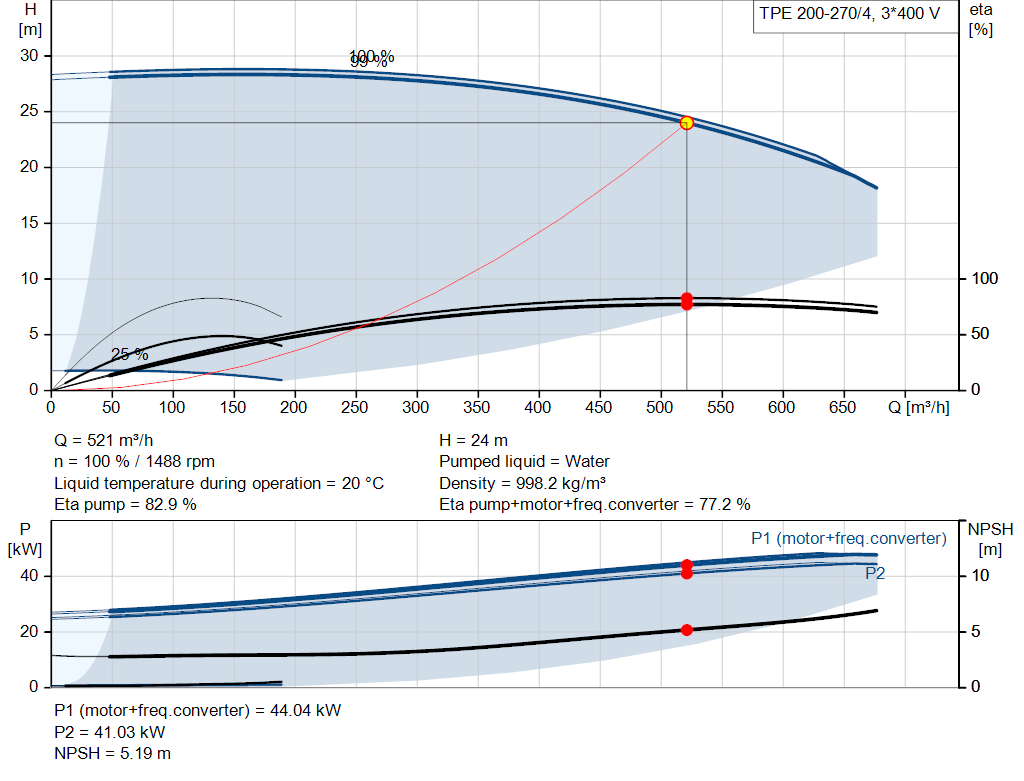

| Technique: | |
| Vitesse de rotation pour les données de la pompe: | 1485 mn-1 |
| Débit nominal: | 521 m³/h |
| Hmt nom.: | 24 m |
| Diamètre réelle de la roue mobile: | 293 mm |
| Garniture mécanique primaire: | DQQE |
| Code de la garniture mécanique: | DQQE |
| Tolérance courbe: | ISO9906:2012 3B |
| Matériaux: | |
| Corps de pompe: | FONTE DUCTILE |
| EN-GJS-400-18-LT | |
| ASTM Grade 60-40-18 | |
| Roue: | Bronze |
| CuSn10-C | |

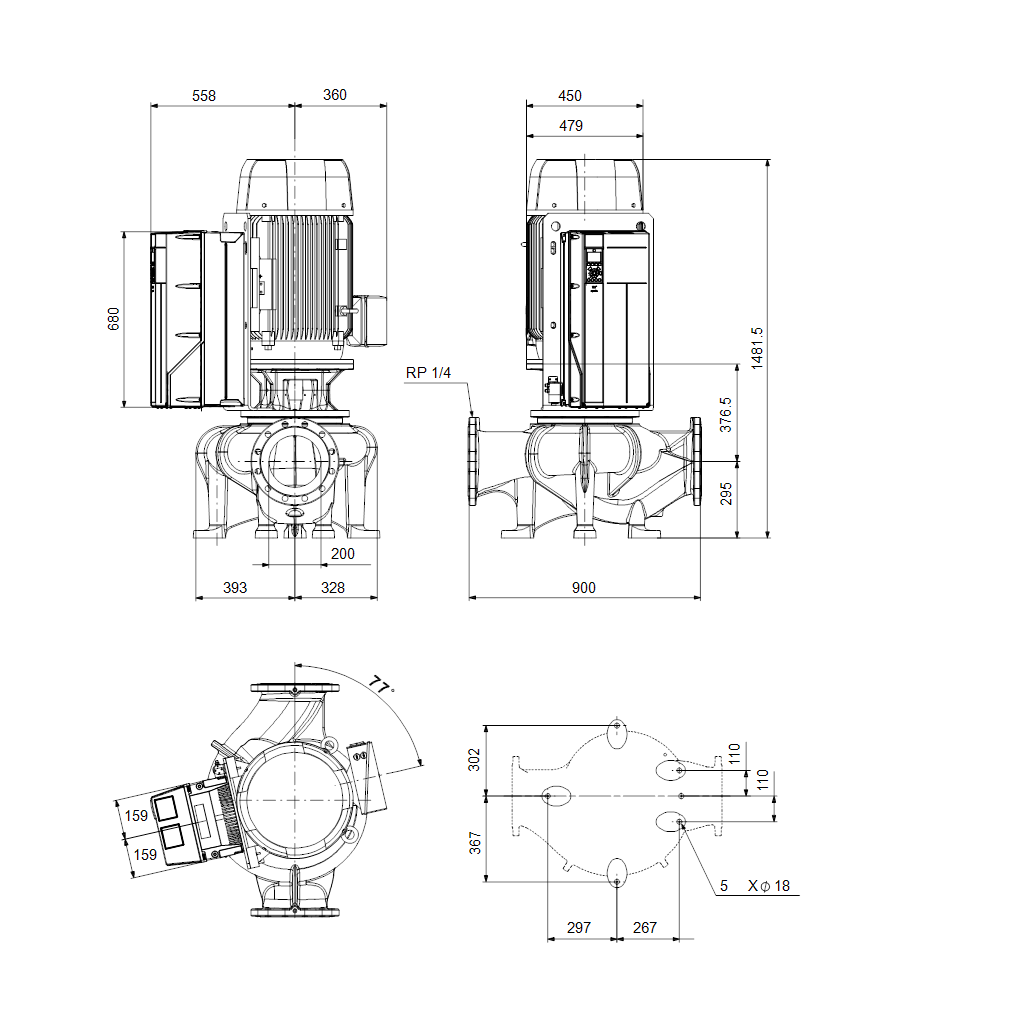

| Installation: | |
| Plage température ambiante: | -10 .. 50 °C |
| Pression maximale de service: | 25 bar |
| Pression maximum à la température indiquée: | 25 bar / 140 °C |
| Norme raccordement tuyaux: | EN 1092-2 |
| Type raccordement: | DIN |
| Taille du raccordement: | DN 200 |
| Pression nominale pour le raccordement: | PN 25 |
| Entraxe: | 900 mm |
| Taille de la bride du moteur: | FF400 |

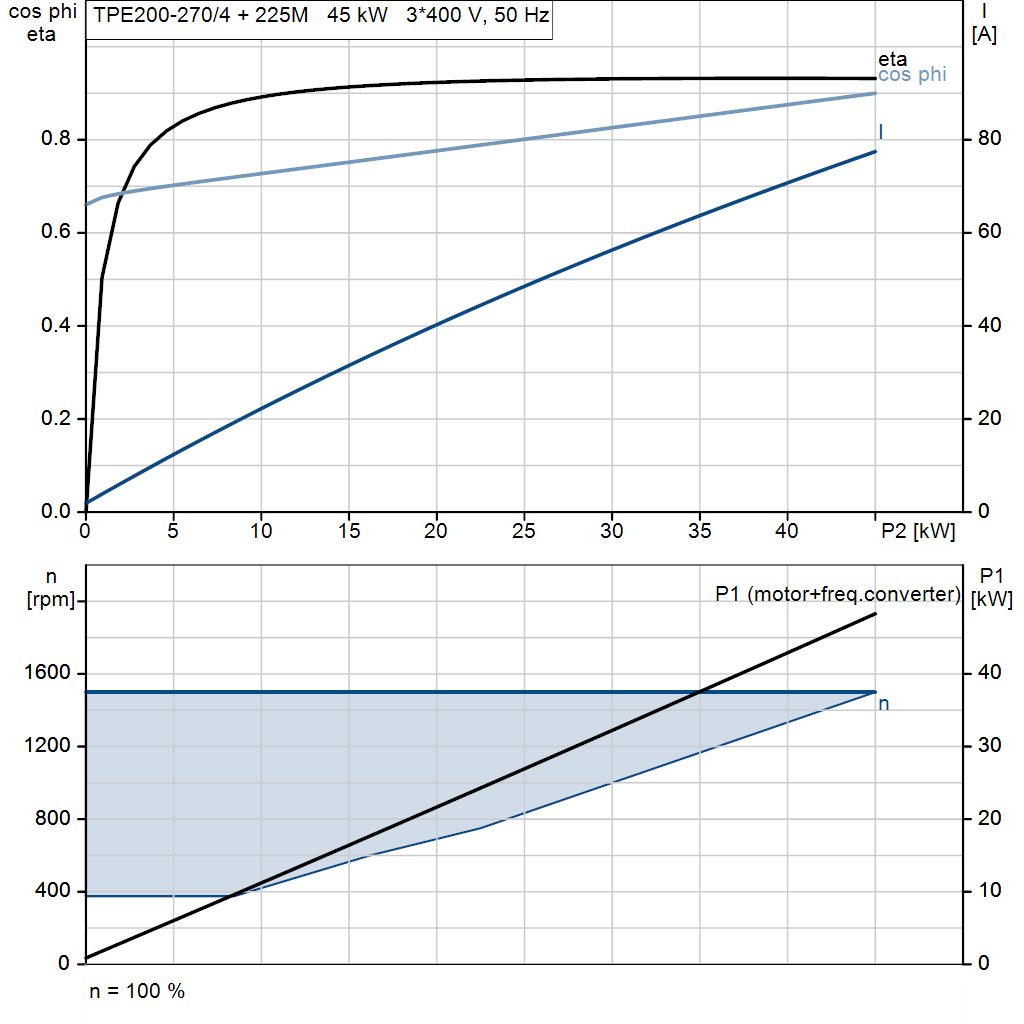

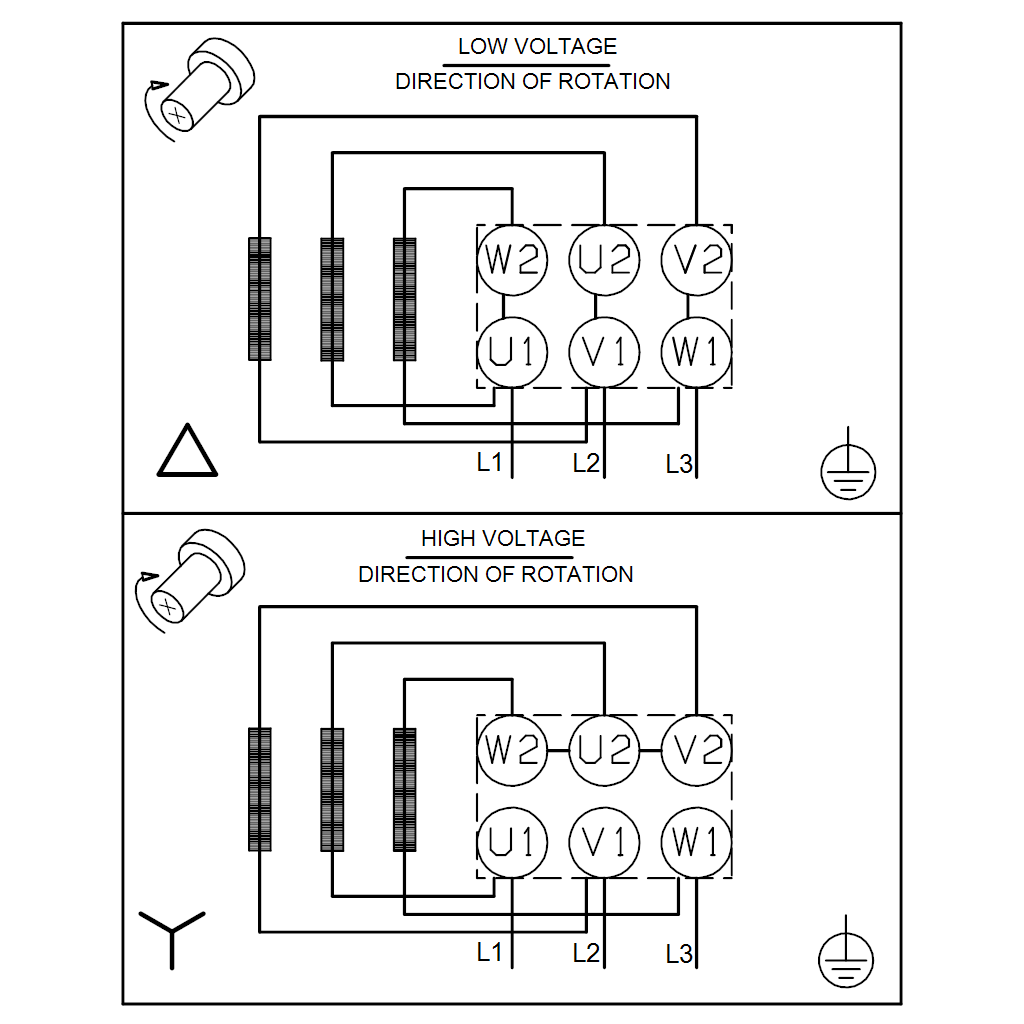

| Donnée électrique: | |
| Type moteur: | 225M |
| Puissance nominale - P2: | 45 kW |
| Fréquence d'alimentation: | 50 Hz |
| Tension nominale: | 3 x 400 V |
| Courant nominal: | 82 A |
| Cos phi - facteur de puissance: | 0.96 |
| Vitesse nominale: | 150-1500 mn-1 |
| Classe de rendement IE: | IE5 |
| Rendement moteur à pleine charge: | 95.9 % |
| Nombre de pôles: | 4 |
| Indice de protection (IEC 34-5): | IP55 |
| Classe d'isolement (IEC 85): | F |
| No moteur: | 92669133 |
| Autres: | |
| Indice d’efficacité minimale, MEI ≥: | 0.70 |
| Poids net: | 706 kg |
| Poids brut: | 837 kg |
| Volume d'expédition: | 2.38 m3 |
Pièces de rechange
| Part Number | Product Name |
|---|---|
| 98164277 | Pièce détachée, Bouchon de purge |
| 99208743 | Pièce détachée, Bague d'usure |
Applications
- Climatisation pour bâtiments collectifs et tertiaires — Améliorez le confort des utilisateurs et réduisez les coûts du cycle de vie grâce à des pompes intelligentes qui s'intègrent facilement dans votre installation de refroidissement à air ou hydronique.
category
- Pompes monocellulaires in-lineLes pompes in-line monocellulaires sont généralement utilisées dans les bâtiments collectifs et tertiaires pour les applications de climatisation et de chauffage. Les pompes sont équipées de moteurs standard et de garnitures mécaniques. Elles sont monobloc, ce qui signifie que la pompe et le moteur sont deux unités séparées, les rendant moins sensibles aux impuretés dans le liquide pompé.
