Grundfos TPE 150-450/4 NC-A3-F-O-DQQE-TW3 (99473627)
Nom produit: 99473627
Demande Prix et disponibilité
Grundfos TPE 150-450/4 NC-A3-F-O-DQQE-TW3 (99473627)
Grundfos TPE 150-450/4 NC-A3-F-O-DQQE-TW3 (99473627)
| Commandes: | |
| Code article VFD: | 99616825 |
| Frequency converter: | Intégré |
| Type de convertisseur de fréquence: | CUE 3X380-500V IP55 RUG 45KW |
| Appr. pour VFD: | CE, CULUS, C-TICK |
| Liquide: | |
| Liquide pompé: | Eau |
| Plage température liquide: | -40 .. 140 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |
| Technique: | |

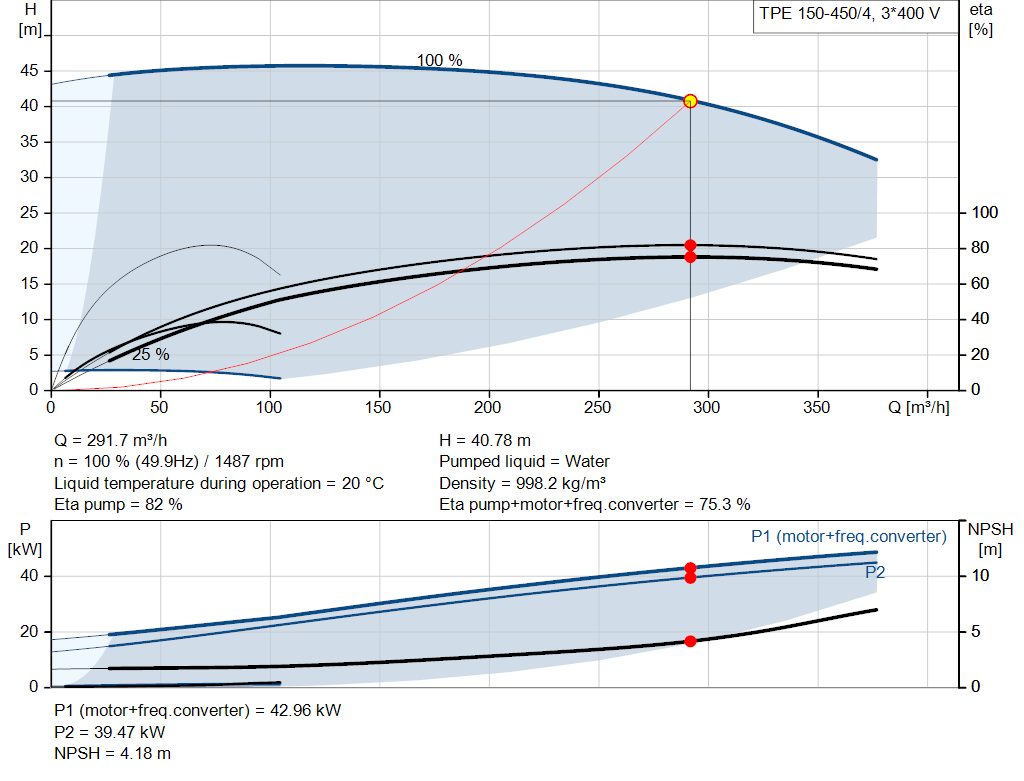

| Vitesse de rotation pour les données de la pompe: | 1487 mn-1 |
| Débit nominal: | 291.7 m³/h |
| Hmt nom.: | 40.78 m |
| Diamètre réelle de la roue mobile: | 357 mm |
| Garniture mécanique primaire: | DQQE |
| Code de la garniture mécanique: | DQQE |
| Tolérance courbe: | ISO9906:2012 3B |
| Matériaux: | |
| Corps de pompe: | FONTE DUCTILE |
| EN-GJS-400-18-LT | |
| ASTM Grade 60-40-18 | |
| Roue: | Fonte |
| EN-GJL-200 | |
| ASTM class 30 | |
| Installation: | |
| Plage température ambiante: | -10 .. 50 °C |
| Pression maximale de service: | 25 bar |
| Pression maximum à la température indiquée: | 25 bar / 140 °C |
| Norme raccordement tuyaux: | EN 1092-2 |
| Type raccordement: | DIN |
| Taille du raccordement: | DN 150 |
| Pression nominale pour le raccordement: | PN 25 |

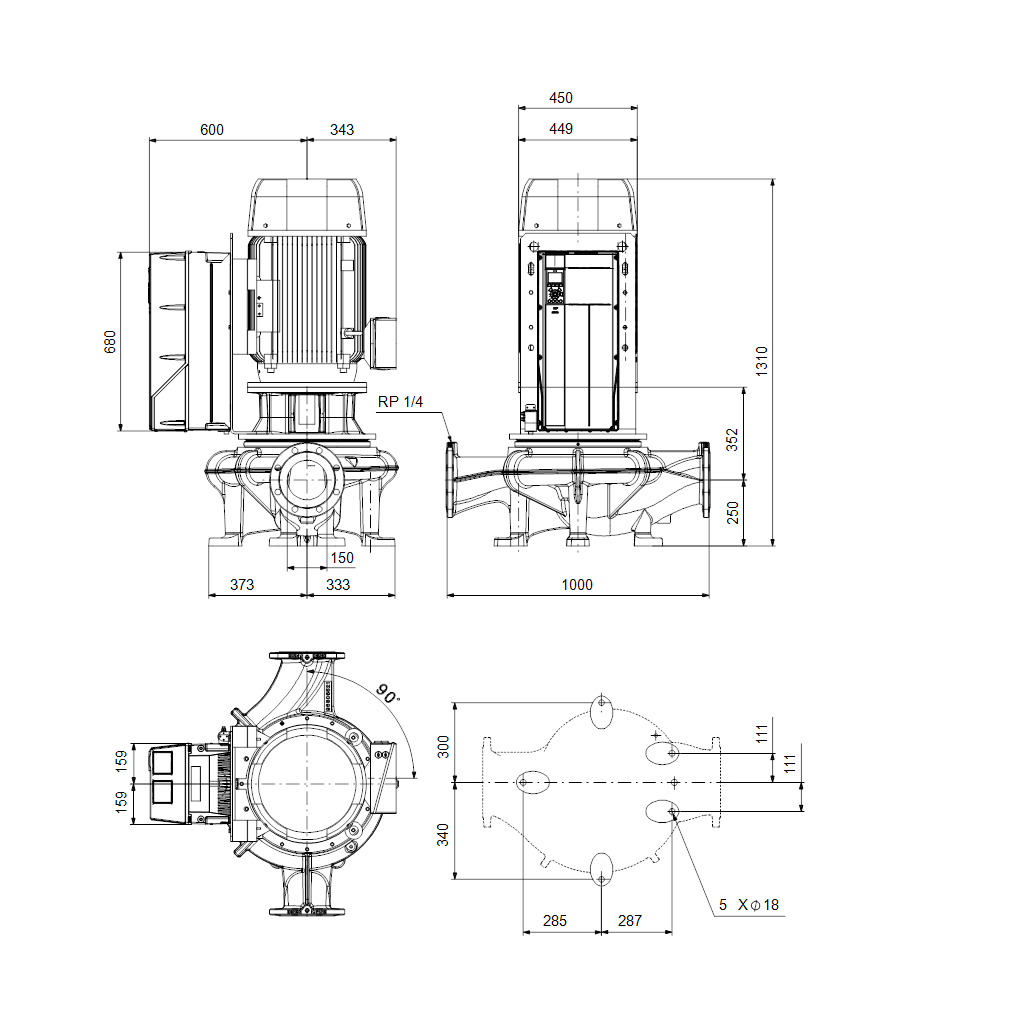

| Entraxe: | 1000 mm |
| Taille de la bride du moteur: | FF400 |
| Donnée électrique: | |
| Type moteur: | INNOMOTICS |
| Puissance nominale - P2: | 45 kW |
| Fréquence d'alimentation: | 50 Hz |
| Tension nominale: | 3 x 380-420D/660-725Y V |
| Courant nominal: | 80/46.5 A |
| Intensité démarrage: | 660 % |
| Cos phi - facteur de puissance: | 0.86 |
| Vitesse nominale: | 1478 mn-1 |
| Efficacité EI: | IE3 94,2% |
| Classe de rendement IE: | IE3 |
| Rendement moteur à pleine charge: | 94.2 % |
| Rendement moteur à 3/4 charge: | 94.9 % |
| Rendement moteur à 1/2 charge: | 95 % |
| Nombre de pôles: | 4 |
| Indice de protection (IEC 34-5): | IP55 |
| Classe d'isolement (IEC 85): | F |
| No moteur: | 99454137 |
| Autres: | |
| Indice d’efficacité minimale, MEI ≥: | 0.70 |
| Poids net: | 840 kg |
| Poids brut: | 1010 kg |
| Volume d'expédition: | 3.55 m3 |
Pièces de rechange
| Part Number | Product Name |
|---|---|
| 98164277 | Pièce détachée, Bouchon de purge |
Applications
- Climatisation pour bâtiments collectifs et tertiaires — Améliorez le confort des utilisateurs et réduisez les coûts du cycle de vie grâce à des pompes intelligentes qui s'intègrent facilement dans votre installation de refroidissement à air ou hydronique.
category
- Pompes monocellulaires in-lineLes pompes in-line monocellulaires sont généralement utilisées dans les bâtiments collectifs et tertiaires pour les applications de climatisation et de chauffage. Les pompes sont équipées de moteurs standard et de garnitures mécaniques. Elles sont monobloc, ce qui signifie que la pompe et le moteur sont deux unités séparées, les rendant moins sensibles aux impuretés dans le liquide pompé.
