Grundfos TPE 200-290/4 NC-A-F-A-BQQE-SW3 (99473954)
Grundfos TPE 200-290/4 NC-A-F-A-BQQE-SW3 (99473954)
Pompe monocellulaire, monobloc, à volute, avec aspiration en ligne et orifices de refoulement de diamètre identique. La pompe est de conception à coulisse avant. La tête de pompe (moteur, tête et roue) peut ainsi s'extraire facilement en cas de maintenance ou de réparation, alors que le corps de pompe reste sur la tuyauterie. La pompe est équipée d'une garniture à soufflet en élastomère non équilibrée. La garniture m&
| Commandes: | |
| Code article VFD: | 99616824 |
| Frequency converter: | Intégré |
| Type de convertisseur de fréquence: | CUE 3X380-500V IP55 RUG 37KW |
| Appr. pour VFD: | CE, CULUS, C-TICK |
| Liquide: | |
| Liquide pompé: | Eau |
| Plage température liquide: | -25 .. 120 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |
| Technique: | |

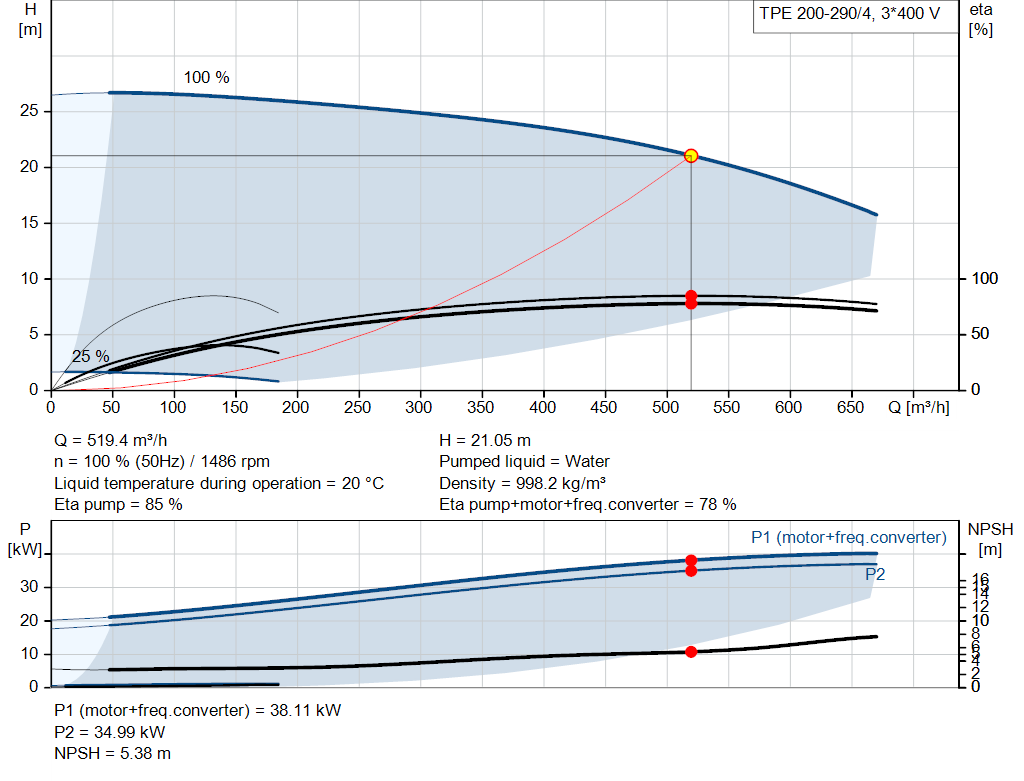

| Vitesse de rotation pour les données de la pompe: | 1486 mn-1 |
| Débit nominal: | 519.4 m³/h |
| Hmt nom.: | 21.05 m |
| Diamètre réelle de la roue mobile: | 284 mm |
| Garniture mécanique primaire: | BQQE |
| Code de la garniture mécanique: | BQQE |
| Tolérance courbe: | ISO9906:2012 3B |
| Matériaux: | |
| Corps de pompe: | Fonte |
| EN-GJL-250 | |
| ASTM class 35 | |
| Roue: | Fonte |
| EN-GJL-200 | |
| ASTM class 30 | |
| Installation: | |
| Plage température ambiante: | -10 .. 50 °C |
| Pression maximale de service: | 16 bar |
| Pression maximum à la température indiquée: | 16 bar / 120 °C |
| Norme raccordement tuyaux: | EN 1092-2 |
| Type raccordement: | DIN |
| Taille du raccordement: | DN 200 |
| Pression nominale pour le raccordement: | PN 16 |
| Entraxe: | 900 mm |
| Taille de la bride du moteur: | FF400 |
| Donnée électrique: | |
| Type moteur: | INNOMOTICS |
| Puissance nominale - P2: | 37 kW |
| Fréquence d'alimentation: | 50 Hz |
| Tension nominale: | 3 x 380-420D/660-725Y V |
| Courant nominal: | 66/38.5 A |
| Intensité démarrage: | 640 % |
| Cos phi - facteur de puissance: | 0.86 |
| Vitesse nominale: | 1478 mn-1 |
| Efficacité EI: | IE3 93,9% |
| Classe de rendement IE: | IE3 |
| Rendement moteur à pleine charge: | 93.9 % |
| Rendement moteur à 3/4 charge: | 94.5 % |
| Rendement moteur à 1/2 charge: | 94.4 % |
| Nombre de pôles: | 4 |
| Indice de protection (IEC 34-5): | IP55 |
| Classe d'isolement (IEC 85): | F |
| No moteur: | 99454136 |
| Autres: | |
| Indice d’efficacité minimale, MEI ≥: | 0.70 |
| Poids net: | 703 kg |
| Poids brut: | 835 kg |
| Volume d'expédition: | 2.38 m3 |
Pièces de rechange
| Part Number | Product Name |
|---|---|
| 98164277 | Pièce détachée, Bouchon de purge |
Applications
- Climatisation pour bâtiments collectifs et tertiaires — Améliorez le confort des utilisateurs et réduisez les coûts du cycle de vie grâce à des pompes intelligentes qui s'intègrent facilement dans votre installation de refroidissement à air ou hydronique.
category
- Pompes monocellulaires in-lineLes pompes in-line monocellulaires sont généralement utilisées dans les bâtiments collectifs et tertiaires pour les applications de climatisation et de chauffage. Les pompes sont équipées de moteurs standard et de garnitures mécaniques. Elles sont monobloc, ce qui signifie que la pompe et le moteur sont deux unités séparées, les rendant moins sensibles aux impuretés dans le liquide pompé.
