Grundfos TPE 150-340/4 NC-A-F-B-BQQE-RW3 (99474056)
Nom produit: 99474056
Demande Prix et disponibilité
Grundfos TPE 150-340/4 NC-A-F-B-BQQE-RW3 (99474056)
Grundfos TPE 150-340/4 NC-A-F-B-BQQE-RW3 (99474056)
| Commandes: | |
| Code article VFD: | 99616823 |
| Frequency converter: | Intégré |
| Type de convertisseur de fréquence: | CUE 3X380-500V IP55 RUG 30KW |
| Appr. pour VFD: | CE, CULUS, C-TICK |
| Liquide: | |
| Liquide pompé: | Eau |
| Plage température liquide: | -25 .. 120 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |
| Technique: | |
| Vitesse de rotation pour les données de la pompe: | 1482 mn-1 |

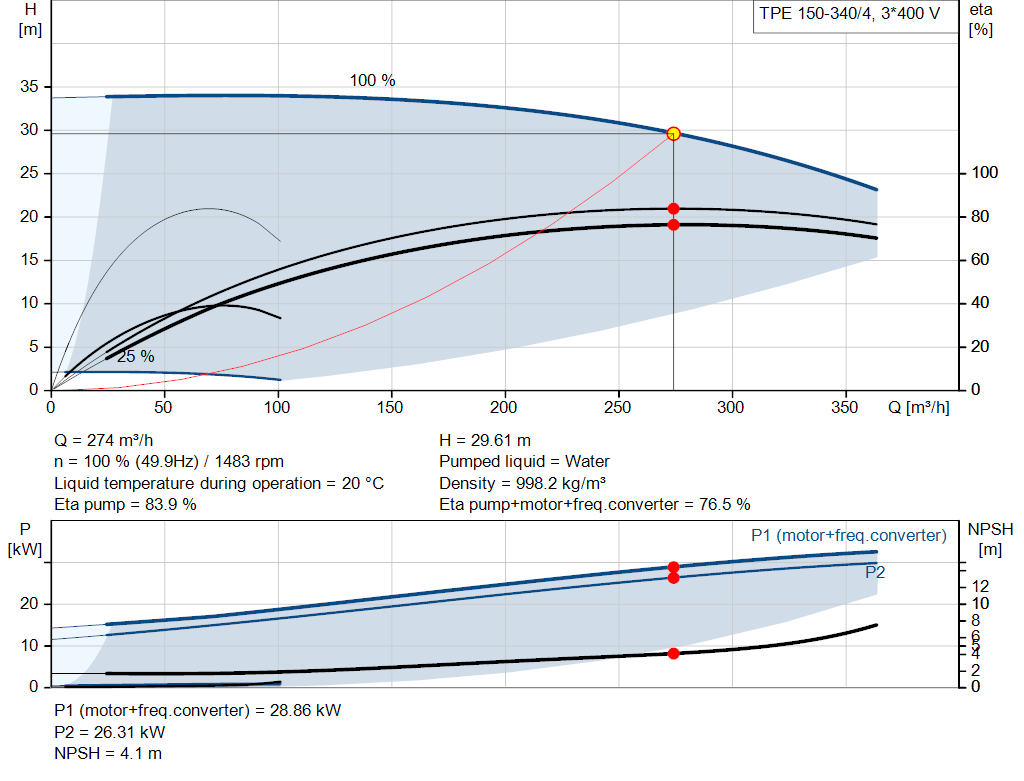

| Débit nominal: | 274 m³/h |
| Hmt nom.: | 29.61 m |
| Diamètre réelle de la roue mobile: | 314 mm |
| Garniture mécanique primaire: | BQQE |
| Code de la garniture mécanique: | BQQE |
| Tolérance courbe: | ISO9906:2012 3B |
| Matériaux: | |
| Corps de pompe: | Fonte |
| EN-GJL-250 | |
| ASTM class 35 | |
| Roue: | Bronze |
| CuSn10-C | |
| Installation: | |
| Plage température ambiante: | -10 .. 50 °C |
| Pression maximale de service: | 16 bar |
| Pression maximum à la température indiquée: | 16 bar / 120 °C |
| Norme raccordement tuyaux: | EN 1092-2 |
| Type raccordement: | DIN |
| Taille du raccordement: | DN 150 |
| Pression nominale pour le raccordement: | PN 16 |

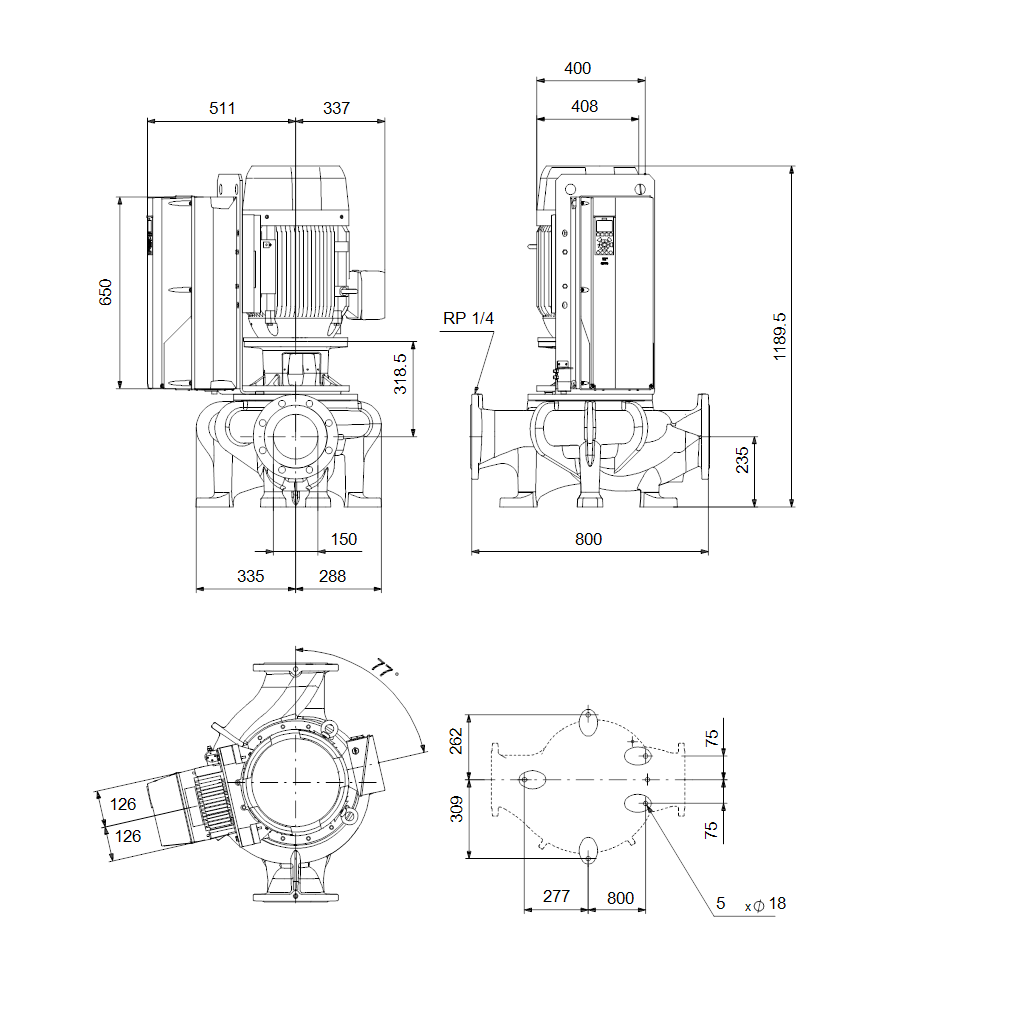

| Entraxe: | 800 mm |
| Taille de la bride du moteur: | FF350 |
| Donnée électrique: | |
| Type moteur: | INNOMOTICS |
| Puissance nominale - P2: | 30 kW |
| Fréquence d'alimentation: | 50 Hz |
| Tension nominale: | 3 x 380-420D/660-725Y V |
| Courant nominal: | 55/32 A |
| Intensité démarrage: | 730 % |
| Cos phi - facteur de puissance: | 0.84 |
| Vitesse nominale: | 1470 mn-1 |
| Efficacité EI: | IE3 93,6% |
| Classe de rendement IE: | IE3 |
| Rendement moteur à pleine charge: | 93.6 % |
| Rendement moteur à 3/4 charge: | 94 % |
| Rendement moteur à 1/2 charge: | 93.7 % |
| Nombre de pôles: | 4 |
| Indice de protection (IEC 34-5): | IP55 |
| Classe d'isolement (IEC 85): | F |
| No moteur: | 99454135 |
| Autres: | |
| Indice d’efficacité minimale, MEI ≥: | 0.70 |
| Poids net: | 535 kg |
| Poids brut: | 666 kg |
| Volume d'expédition: | 2.38 m3 |
Pièces de rechange
| Part Number | Product Name |
|---|---|
| 98164277 | Pièce détachée, Bouchon de purge |
